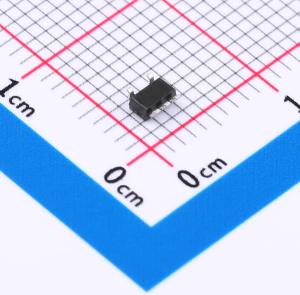

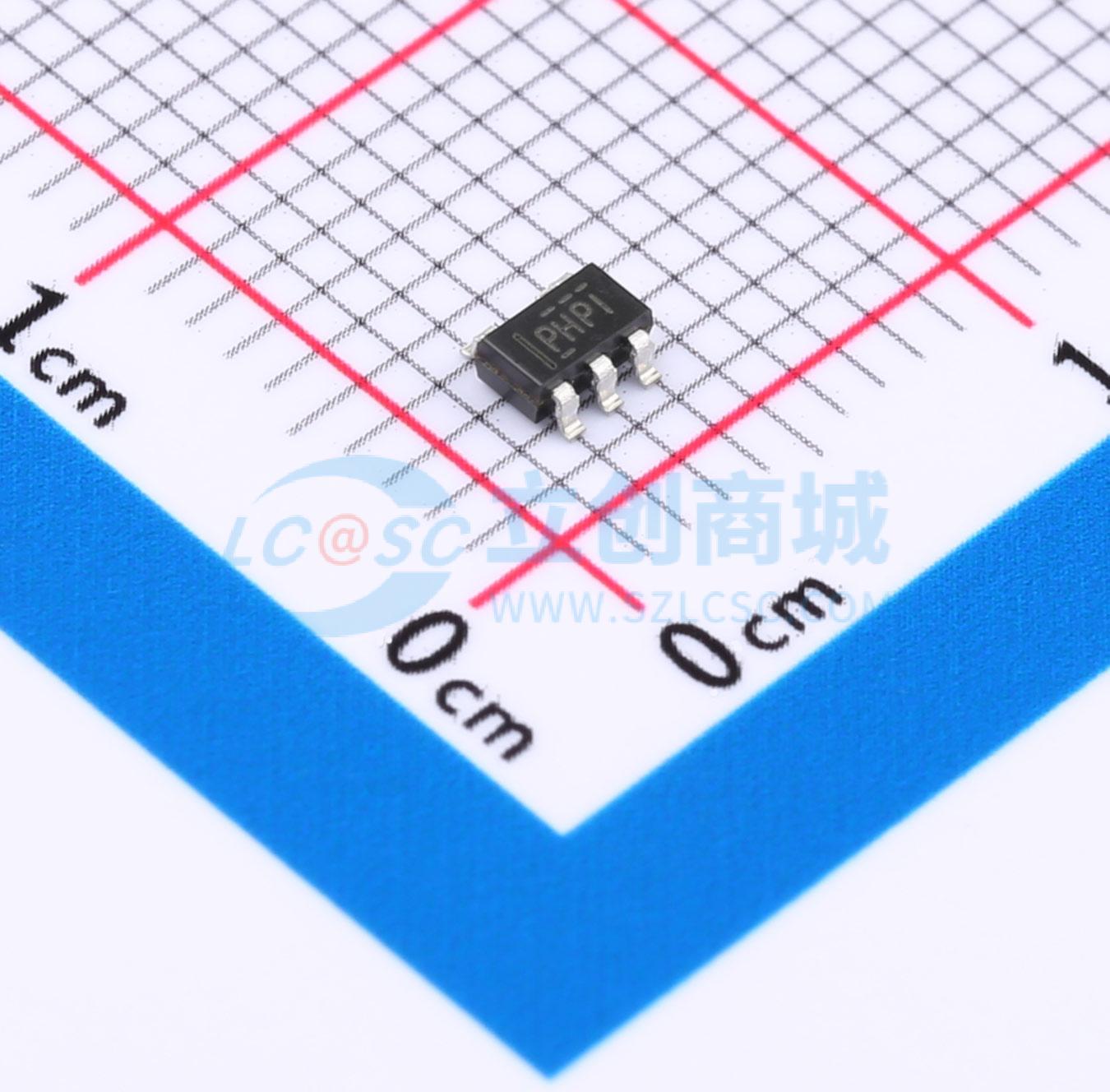

温馨提醒：图片仅供参考，商品以实物为准
TPS61041M5/TR
高效率DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS61040/61041 是一款高频率DC-DC转换器,适用于小到中型LCD偏置电源和白色LED背光电源。该设备可以从双单元NiMH/NiCd或单单元Li-lon电池生成高达28V的输出电压。内部开关电流限制分别为400mA (TPS61040) 和250mA (TPS61041)。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- TPS61041M5/TR
- 商品编号
- C2902481
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 1.8V~6V | |
| 输出电压 | 1.8V~28V | |
| 输出电流 | 250mA | |
| 开关频率 | 1MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 28uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS61040/41是一款高频升压转换器，专门用于中小尺寸LCD偏置电源和白光LED背光源供电。该器件非常适合由双节镍氢/镍镉电池或单节锂离子电池产生高达28 V的输出电压。该器件也可用于实现标准的3.3 V/5 V至12 V电源转换。 TPS61040/41的开关频率最高可达1 MHz。这允许使用陶瓷和钽输出电容等小型外部元件。结合超薄SON封装，TPS61040/41的整体解决方案尺寸非常小。TPS61040的内部开关电流限制为400 mA，而TPS61041的开关电流限制为250 mA，可提供更低的输出电压纹波，并允许在低功率应用中使用更小尺寸的电感器。低静态电流（典型值为28 μA）结合优化的控制方案，使器件在整个负载电流范围内都能实现非常高的效率。
商品特性
- 输入电压范围：1.8 V至6 V
- 输出电压范围可调，最高可达28 V
- 内部开关电流：400 mA（TPS61040）和250 mA（TPS61041）
- 最高1 MHz开关频率
- 典型无负载静态电流：28 μA
- 典型关断电流：1 μA
- 内部软启动
- 提供SOT23 - 5封装
应用领域
- LCD偏置电源、LCD背光源白光LED电源
- 数码相机
- 个人数字助理、电子记事本和掌上电脑
- 手机
- 网络音频播放器
- 标准3.3 V/5 V至12 V转换
