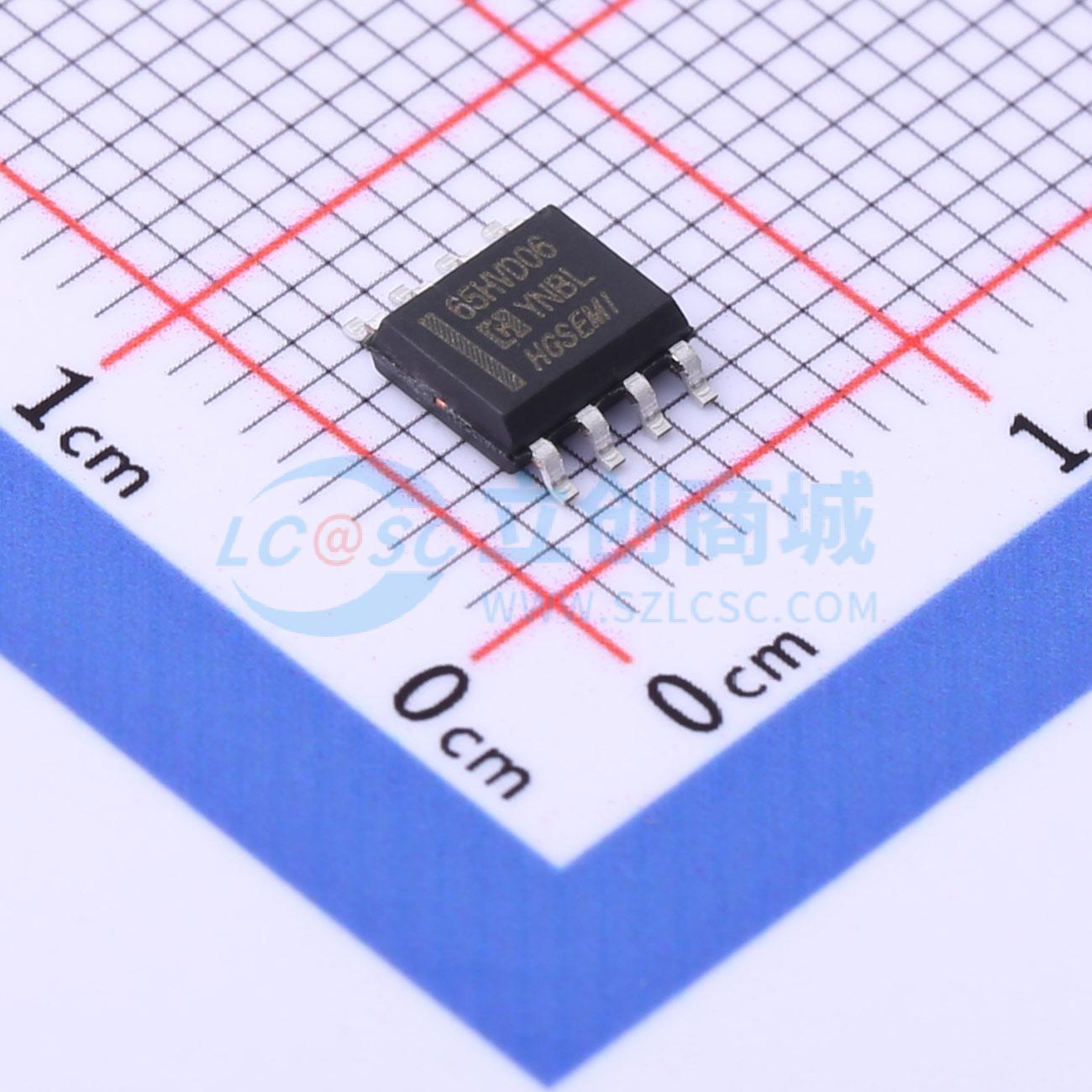

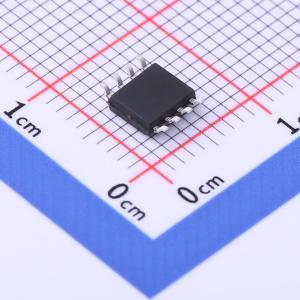

温馨提醒：图片仅供参考，商品以实物为准
SN65HVD06EIM/TR
SN65HVD06EIM/TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 10Mbps 速率 5V工作电压
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- SN65HVD06EIM/TR
- 商品编号
- C2902468
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 工作电压 | 4.5V~5.5V | |
| 节点数 | 256 |
| 属性 | 参数值 | |
|---|---|---|
| 静电保护 | ±16kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 5uA |
商品概述
SN65HVD05、SN75HVD05、SN65HVD06、SN75HVD06、SN65HVD07和SN75HVD07将三态差分线路驱动器和差分线路接收器集成在一起。它们专为平衡数据传输而设计，可与符合ANSI TIA/EIA - 485 - A和ISO 8482E标准的设备互操作。驱动器设计为提供比这些标准要求更高的差分输出电压，以增加噪声容限。驱动器和接收器分别具有高电平有效和低电平有效的使能端，可通过外部连接在一起用作方向控制。 驱动器差分输出和接收器差分输入在内部相连，形成一个差分输入/输出（I/O）总线端口，该端口设计为在驱动器禁用或未供电时，对总线的负载最小。这些器件具有较宽的正、负共模电压范围，适用于总线式应用。
商品特性
- 最小差分输出电压为2.5 V
- 接入54 Ω负载
- 开路、短路和空闲总线故障安全接收器
- 提供1/8单位负载选项（总线上最多可连接256个节点）
- 总线引脚ESD保护超过16 kV HBM
- 驱动器输出压摆率控制选项
- 与ANSI TIA/EIA - 485 - A标准电气兼容
- 低电流待机模式……典型值为1 μA
- 上电和掉电无毛刺
- 热插拔应用保护
- 引脚与行业标准SN75176兼容
应用领域
- 长距离或有损耗线路或电气噪声环境中的数据传输
- Profibus线路接口
- 工业过程控制网络
- 销售点（POS）网络
- 电力计量
- 楼宇自动化
- 数字电机控制
