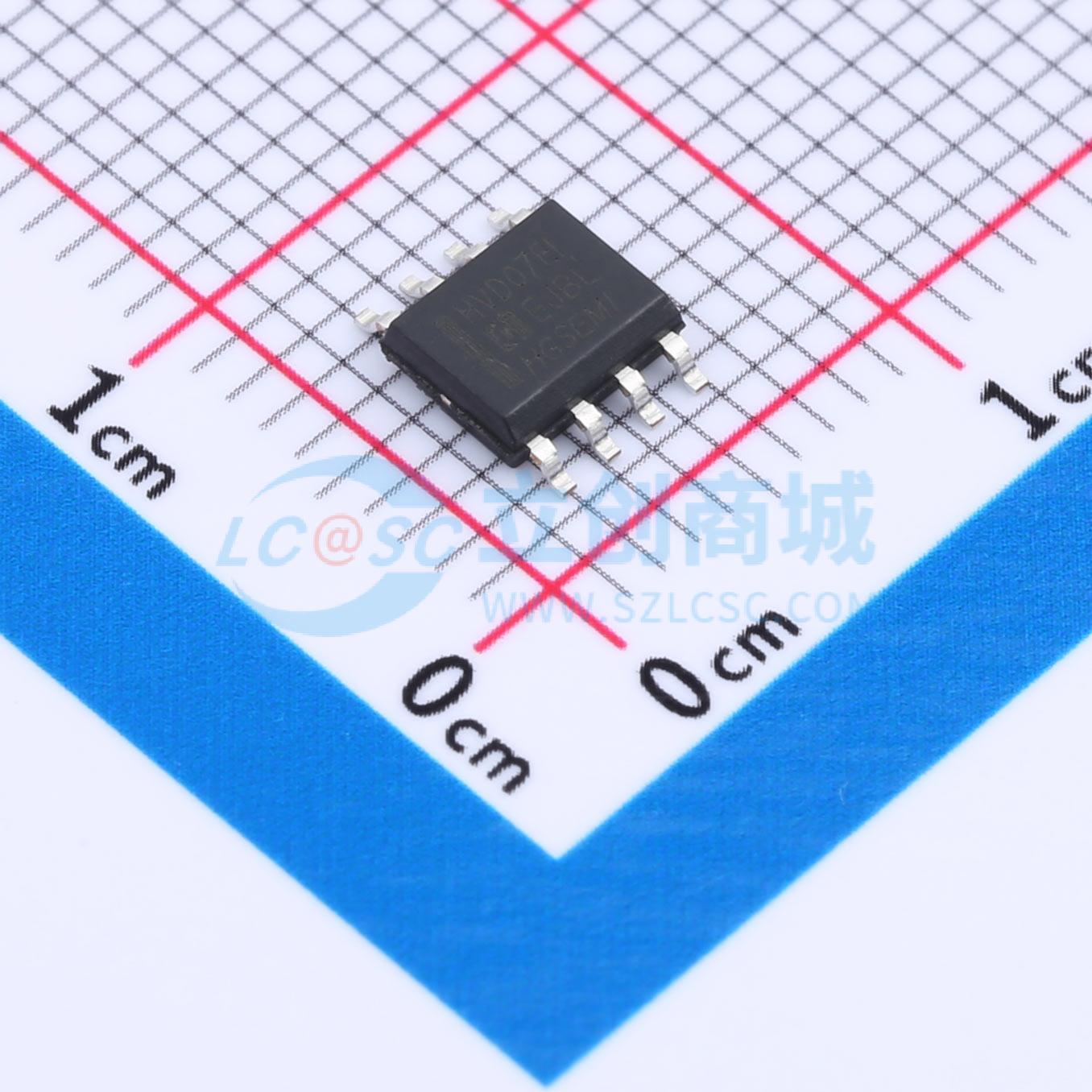

SN65HVD07EIM/TR

高输出RS-485收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高输出差分电压，支持多达256个节点，符合ANSI TIA/EIA-485-A和ISO 8482E标准。
品牌名称: HGSEMI(华冠)
商品型号: SN65HVD07EIM/TR
商品编号: C2902469
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.222克(g)

商品参数

商品概述

SN65HVD05、SN75HVD05、SN65HVD06、SN75HVD06、SN65HVD07和SN75HVD07将三态差分线路驱动器和差分线路接收器集成在一起。它们专为平衡数据传输而设计，可与符合ANSI TIA/EIA - 485 - A和ISO 8482E标准的设备互操作。驱动器设计为提供比这些标准要求更高的差分输出电压，以增加噪声容限。驱动器和接收器分别具有高电平有效和低电平有效的使能端，可通过外部连接在一起用作方向控制。驱动器差分输出和接收器差分输入在内部相连，形成一个差分输入/输出（I/O）总线端口，该端口设计为在驱动器禁用或未供电时，对总线的负载最小。这些器件具有较宽的正、负共模电压范围，适用于总线式应用。

商品特性

最小差分输出电压为2.5 V
接入54 Ω负载
开路、短路和空闲总线故障安全接收器
提供1/8单位负载选项（总线上最多可连接256个节点）
总线引脚ESD保护超过16 kV HBM
驱动器输出压摆率控制选项
与ANSI TIA/EIA - 485 - A标准电气兼容
低电流待机模式……典型值为1 μA
上电和掉电无毛刺
热插拔应用保护
引脚与行业标准SN75176兼容

应用领域

长距离或有损耗线路或电气噪声环境中的数据传输
Profibus线路接口
工业过程控制网络
销售点（POS）网络
电力计量
楼宇自动化
数字电机控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.5V~5.5V

	属性	参数值
	数据速率	-
	节点数	256
	工作温度	-40℃~+85℃
	静态电流	1uA
