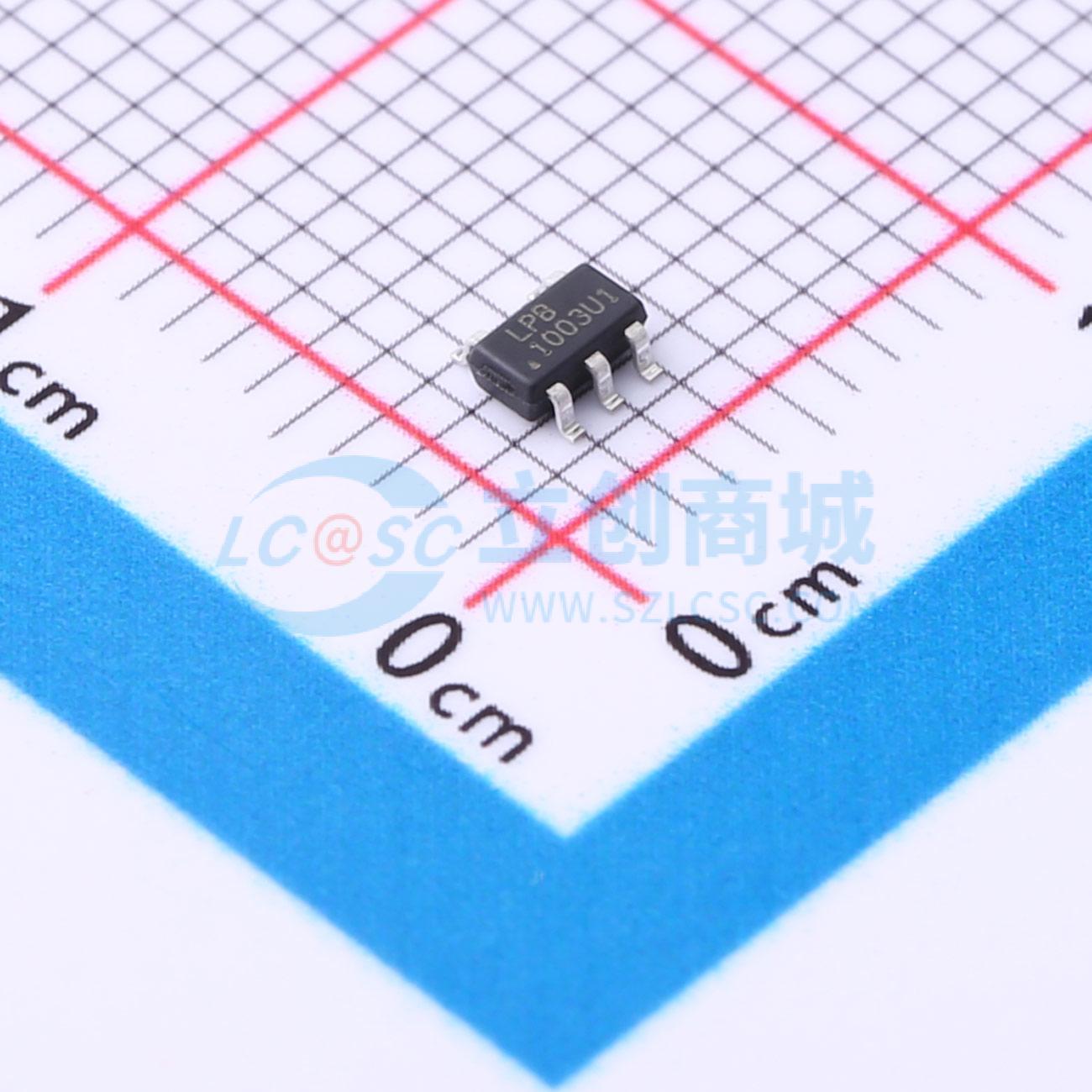

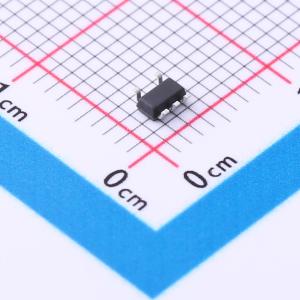

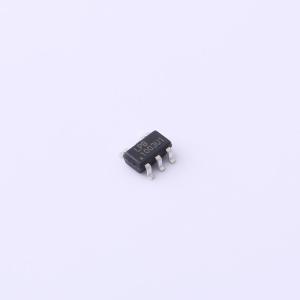

LPB1003B5F
单节锂离子电池保护IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LPB1003产品是一款用于锂离子电池保护的高度集成解决方案。它集成了先进的功率MOSFET、精密电压检测电路和延迟电路，可实现电池应用所需的所有保护功能，包括过充、过放、过流和负载短路保护。其精确的过充检测电压可确保安全高效的充电循环
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LPB1003B5F
- 商品编号
- C2902427
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 2.4V~10V | |
| 最大充电电流 | - | |
| 充电饱和电压 | 4.3V | |
| 放电截止电压 | 2.4V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 2.2uA |
商品概述
LPB1003产品是一款高度集成的锂离子电池保护解决方案。它集成了先进的功率MOSFET、精密电压检测电路和延迟电路，可实现电池应用所需的所有保护功能，包括过充、过放、过流和负载短路保护。其精确的过充检测电压可确保安全高效的充电循环。低待机电流使得电池在储存期间几乎不消耗电量。 LPB1003采用超小型SOT23 - 5封装。其外围电路简单，仅需一个外部电容。 该芯片适用于任何需要锂离子电池长期持续供电的电子设备。
商品特性
- 集成等效导通电阻RSS(ON)为50mΩ的先进功率MOSFET
- 两步过流检测：过放电流、负载短路
- 过充电流保护
- 0V电池充电功能
- 内部生成延迟时间
- 高精度电压检测
- 低电流消耗：工作模式下典型值为3.5μA
应用领域
- 任何需要锂离子电池长时间供电的应用
