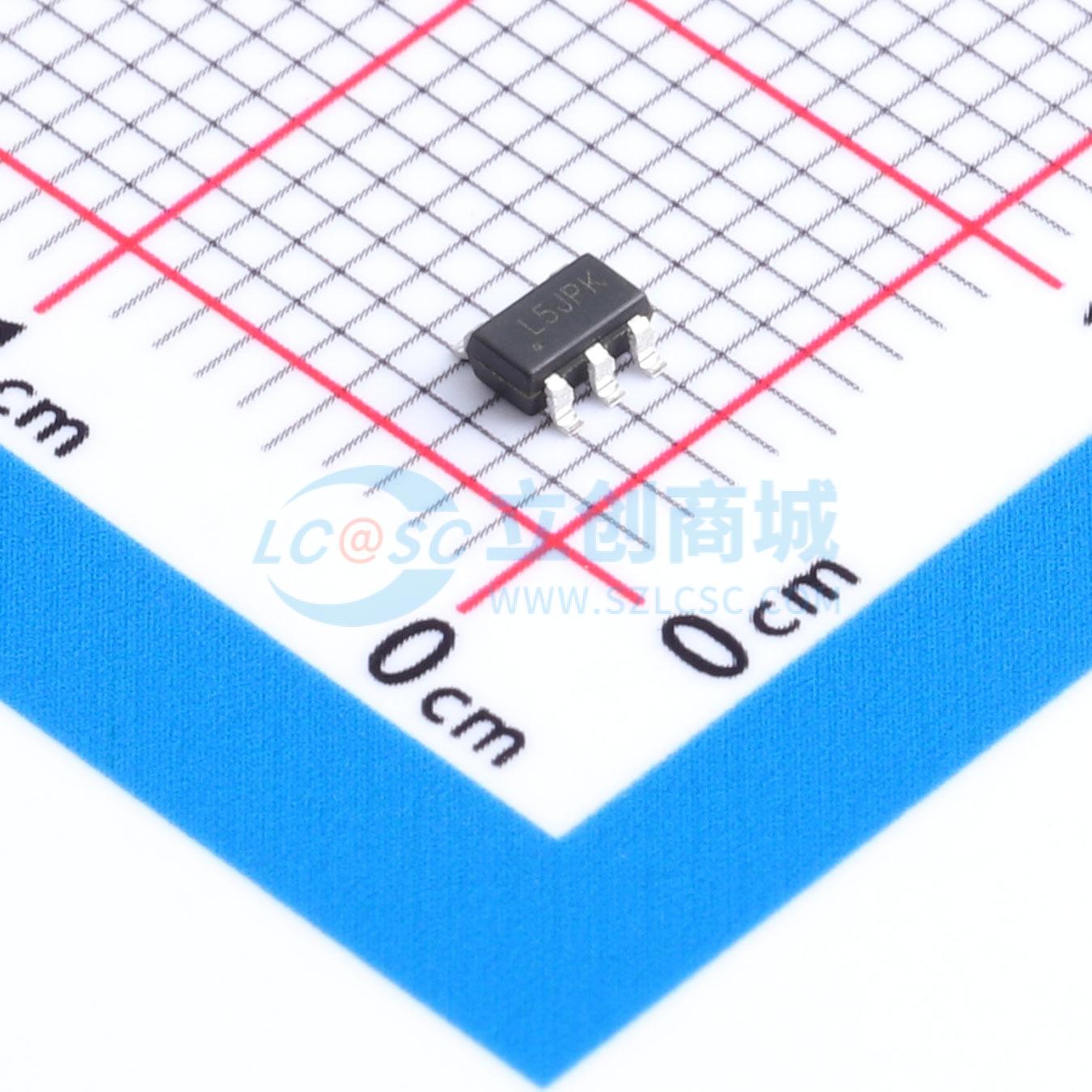

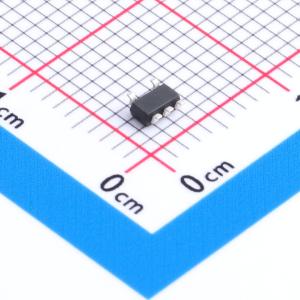

温馨提醒：图片仅供参考，商品以实物为准
TPL820F33-5TR
3.3V 180mA 42V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高性能、低压降线性稳压器，支持最高 42 V 输入电压和 180 mA 输出电流，具有低静态电流和高电源抑制比 (PSRR)。使用 2.2 μF 至 22 μF 输出电容时性能稳定，建议使用 4.7 μF 陶瓷电容。高 PSRR（100 Hz 时为 73 dB），适用于前级电源噪声大的对电源敏感的应用。2 μA 超低静态电流，是电池供电便携式设备的理想选择。电流限制和热过载保护电路提高了重载条件下的可靠性。提供 2.8 V 至 5 V 的固定输出电压选项，工作条件下电压精度为 ±2%。在 -40℃ 至 +125℃ 的结温范围内性能有保证。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL820F33-5TR
- 商品编号
- C2902361
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 42V | |
| 输出电压 | 3.3V | |
| 输出电流 | 180mA | |
| 电源纹波抑制比(PSRR) | 75dB@(100Hz) | |
| 压差 | 200mV |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2uA | |
| 噪声 | 110uVrms | |
| 功能特性 | 内置软启动；输入欠压保护；过流保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
TPL820系列产品是高性能、低压差线性稳压器。该系列产品支持最高42V的输入电压和180mA的输出电流，具有低静态电流和高电源抑制比（PSRR）。TPL820系列产品搭配2.2μF至22μF的输出电容时性能稳定，建议使用4.7μF的陶瓷电容。TPL820系列产品在100Hz时PSRR高达73dB，这一特性使其非常适合前级电源噪声较大的对电源敏感的应用。2μA的超低静态电流使TPL820系列产品成为电池供电便携式设备的理想选择。限流和热过载保护电路提高了重载条件下的可靠性。TPL820系列产品提供2.8V至5V的固定输出电压选项，在工作条件下电压精度为±2%，并保证在-40°C至+125°C的结温范围内正常工作。
商品特性
- 宽输入电压范围：3.6V至42V
- 固定输出电压：2.8V、3V、3.3V和5V
- 室温下输出精度为±1%
- 超低静态电流：2μA
- 最大输出电流：180mA
- 低压差：50mA时为200mV
- 高电源抑制比：100Hz时为73dB
- 具备电流限制和热保护功能
- 搭配2.2μF至22μF的低等效串联电阻（ESR）陶瓷电容时性能稳定
- 软启动功能可限制启用时的输入电流浪涌
- 具备热关断保护功能
- 结温范围：-40°C至+125°C
- 封装形式：SOT89 - 3、SOT23 - 5、SOT23 - 3、SOT223 - 3
应用领域
- 电池供电的手持设备
- 销售点（POS）设备和电动工具
- 仪表和烟雾探测器
- 工业控制
- 无线和物联网模块
