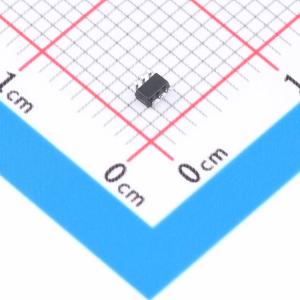

温馨提醒：图片仅供参考，商品以实物为准
TP181A3-CR
TP181A3-CR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TP181系列零漂移、双向电流检测放大器可在-0.3 V至36 V的共模电压下检测分流器两端的电压降，且与电源电压无关。有三种固定增益可供选择：50 V/V、100 V/V和200 V/V。零漂移架构的低失调特性使得在分流器两端的最大压降低至10 mV满量程时也能进行电流检测
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP181A3-CR
- 商品编号
- C2902351
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.084078克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | -300mV~36V | |
| 增益 | 200V/V | |
| 带宽 | 20kHz | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | 10uV | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 30V | |
| 单电源 | 2.7V~30V | |
| 输出电流 | 35mA | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 输入失调电流(Ios) | 400nA | |
| 压摆率(SR) | 0.6V/us | |
| 共模抑制比(CMRR) | 120dB |
商品概述
TP181系列零漂移、双向电流检测放大器能够在-0.3 V至36 V的共模电压下检测分流器两端的电压降，且与电源电压无关。提供三种固定增益：50 V/V、100 V/V和200 V/V。零漂移架构的低失调特性使得分流器两端的最大压降低至10 mV满量程时也能进行电流检测。 TP181器件采用单路+2.7 V至30 V电源供电，典型电源电流为120 μA。所有版本的工作温度范围为-40℃至+125℃，采用SC70 - 6封装。
商品特性
- 电压失调：±100 μV（最大值）
- 宽共模电压：-0.3 V至+36 V
- 电源电压：2.7 V至+30 V
- ±1%增益误差（全温度范围内最大值）
- 0.5 μV/℃失调漂移（最大值）
- 10 ppm/℃增益漂移（最大值）
- 三种电压输出增益选项：50 V/V、100 V/V、200 V/V
- 低电源电流：120 μA（典型值）
- 轨到轨输出
- 工业级-40℃至125℃工作范围
- ESD等级：坚固的2 KV – HBM、2 KV – CDM
- 高性能，可直接替代INA213、INA214、INA199、NCS199产品
应用领域
- 电流检测（高端/低端）
- 电池充电器
- 电源管理
- 手机充电器
- 电子烟
- 无线充电器、电信设备
