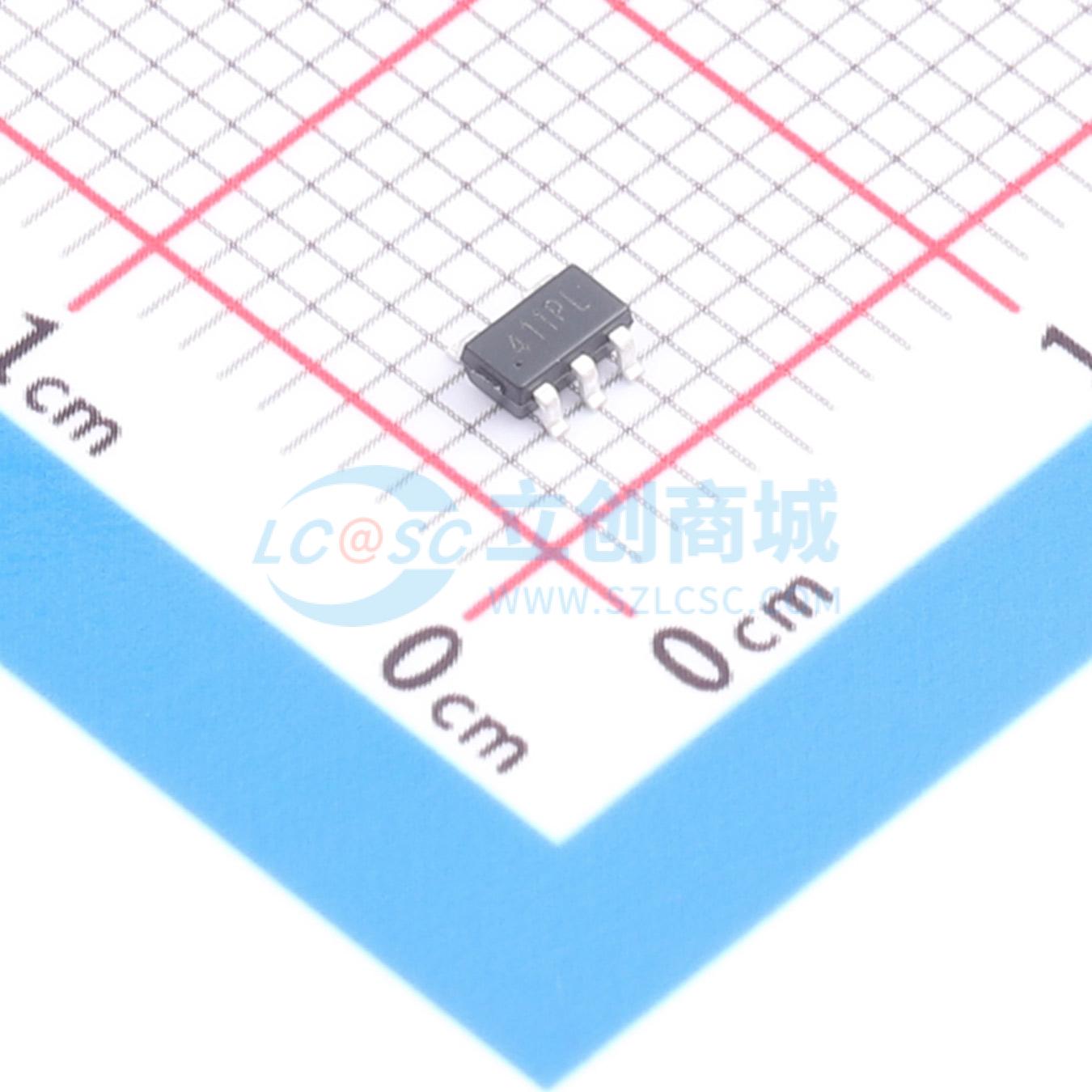

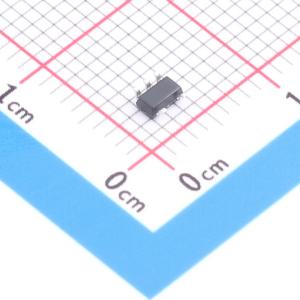

温馨提醒：图片仅供参考，商品以实物为准
TP2411-TR
低成本、低噪声CMOS轨到轨输入输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TP2411、TP2412 和 TP2414 是低成本、单路、双路和四路轨到轨输出、单电源放大器，具有低失调电压和低输入电压、低电流噪声和宽信号带宽等特点。低失调电压、低噪声、极低输入偏置电流和高速度的结合，使这些放大器适用于各种应用。滤波器、积分器、光电二极管放大器和高阻抗传感器都受益于这些性能特点的组合。音频和其他交流应用也受益于这些器件的宽带宽和低失真。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP2411-TR
- 商品编号
- C2902352
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.045548克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 7V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 7V/us | |
| 输入偏置电流(Ib) | 300pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 0.3pA | |
| 噪声密度(eN) | 8.2nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 106dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.4mA | |
| 输出电流 | 130mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.2V~5.5V | |
| 双电源(Vee~Vcc) | 1.1V~2.75V；-2.75V~-1.1V |
商品概述
增益带宽积：10 MHz；低噪声：8.2 nV/√Hz（f = 1 kHz）；压摆率：7 V/μs；失调电压：1 mV（最大值）；输入正端电磁干扰抑制比（EMIRR IN+）：88 dB（2.4 GHz 下）；低总谐波失真加噪声（THD + N）：0.0005%；电源电压范围：2.2 V 至 5.5 V；电源电流：1.4 mA/通道；低输入偏置电流：0.3 pA；典型的轨到轨输入/输出；高输出电流：70 mA（压降 1.0 V）
商品特性
- 增益带宽积：10 MHz
- 低噪声：8.2 nV/√Hz（f = 1 kHz）
- 压摆率：7 V/μs
- 失调电压：1 mV（最大值）
- 输入正端电磁干扰抑制比（EMIRR IN+）：88 dB（2.4 GHz 下）
- 低总谐波失真加噪声（THD + N）：0.0005%
- 电源电压范围：2.2 V 至 5.5 V
- 电源电流：1.4 mA/通道
- 低输入偏置电流：0.3 pA
- 典型的轨到轨输入/输出
- 高输出电流：70 mA（压降 1.0 V）
应用领域
- 传感器信号调理
- 消费类音频
- 多极点有源滤波器
- 控制环路放大器
- 通信
- 安防
- 扫描仪
- 功率放大器（PA）控制
- 激光二极管控制环路
- 便携式和环路供电仪器
- 便携式设备音频放大
- 专用集成电路（ASIC）输入和输出放大器
