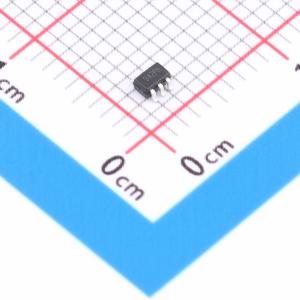

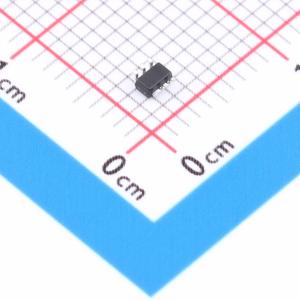

TP181A2-CR
TP181A2-CR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TP181系列零漂移、双向电流检测放大器能够在-0.3 V至36 V的共模电压下检测分流器两端的电压降，且与电源电压无关。该系列有三种固定增益可选：50 V/V、100 V/V和200 V/V。零漂移架构的低失调特性使电流检测时，分流器两端的最大满量程压降可低至10 mV
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP181A2-CR
- 商品编号
- C2902350
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 18.433333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 1 | |
| 共模电压 | -300mV~36V | |
| 增益 | 100V/V | |
| 带宽(-3db) | 30kHz | |
| 输入偏置电流(Ib) | 35nA | |
| 输入失调电压(Vos) | 10uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 单电源电压 | 2.7V~30V | |
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 120uA | |
| 输出电流 | 35mA | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 压摆率(SR) | 0.6V/us | |
| 共模抑制比(CMRR) | 120dB | |
| 输入电压噪声密度(eN) | - | |
| 功能特性 | 双向检测；零漂移/自动稳零 |
