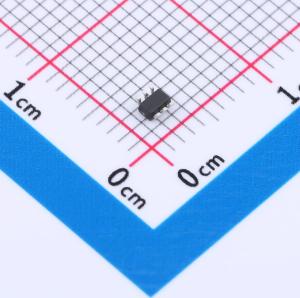

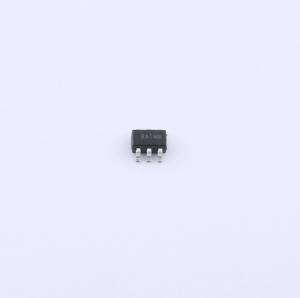

TP181A1-CR

TP181A1-CR 停产

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TP181系列零漂移、双向电流检测放大器可在-0.3V至36V的共模电压下检测分流器两端的电压降，且与电源电压无关。该系列提供三种固定增益：50V/V、100V/V和200V/V。零漂移架构的低失调特性使分流器两端的最大压降低至10mV满量程时也能进行电流检测
品牌名称: 3PEAK(思瑞浦)
商品型号: TP181A1-CR
商品编号: C2902349
商品封装: SC70-6
包装方式: 编带
商品毛重: 0.052克(g)

商品参数

商品概述

TP181系列零漂移双向电流检测放大器可在-0.3V至36V的共模电压下检测分流器两端的电压降，且与电源电压无关。提供三种固定增益：50V/V、100V/V和200V/V。零漂移架构的低失调特性使得在分流器两端最大压降低至10mV满量程的情况下也能进行电流检测。 TP181器件采用+2.7V至30V单电源供电，典型电源电流为120uA。所有版本的工作温度范围为-40℃至125℃，采用SC70 - 6封装。

商品特性

电压失调：±100uV（最大值）
宽共模电压：-0.3V至±36V
电源电压：2.7V至±30V
精度和零漂移性能：
- ±1%增益误差（全温度范围内最大值）
- 0.5uV/℃失调漂移（最大值）
- 10ppm/℃增益漂移（最大值）
三种电压输出增益选项：
- 50V/V
- 100V/V
- 200V/V
低电源电流：120uA（典型值）
轨到轨输出
封装：SC70 - 6
工业级-40℃至125℃工作温度范围
ESD等级：强健的3KV – HBM、2KV – CDM
高性能，可直接替代INA213、INA214、INA199、NCS199产品

应用领域

电流检测（高端/低端）
电池充电器
电源管理
手机充电器
电子烟
无线充电器
电信设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	-300mV~36V
	增益	50V/V
	带宽	48kHz
	输入偏置电流(Ib)	-
	输入失调电压(Vos)	10uV
	工作温度	-40℃~+125℃

	属性	参数值
	最大电源宽度(Vdd-Vss)	30V
	单电源	2.7V~30V
	输出电流	35mA
	输入失调电压温漂(Vos TC)	0.5uV/℃
	输入失调电流(Ios)	400nA
	压摆率(SR)	0.6V/us
	共模抑制比(CMRR)	120dB
