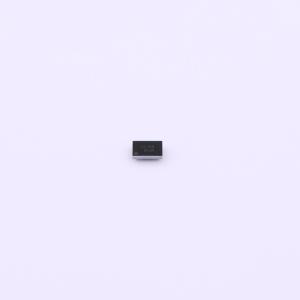

温馨提醒：图片仅供参考，商品以实物为准

FAN53526UC224X

降压型 3A 2.5V~5.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: FAN53526 是一款数字可编程降压开关电压调节器,输入电压范围为 2.5 V 至 5.5 V,输出电压可通过 I2C 接口编程,最高支持 3.4MHz。该调节器采用同步整流技术,可在轻载条件下保持高效率,最大输出电流为 3.0 A,开关频率为 2.4MHz。
品牌名称: onsemi(安森美)
商品型号: FAN53526UC224X
商品编号: C2902207
商品封装: WLCSP-15(1.3x2)
包装方式: 编带
商品毛重: 0.494克(g)

商品参数

商品概述

FAN53526是一款降压开关稳压器，可在2.5 V至5.5 V的输入电压下提供数字可编程输出。输出电压通过I²C接口进行编程，该接口最高可支持3.4 MHz的操作频率。 FAN53526采用具有同步整流功能的专有架构，能够以超过80%的效率连续输出3.0 A电流，即使在低至10 mA的负载电流下也能保持该效率。该稳压器的标称固定频率为2.4 MHz，可减小外部元件的数值。可添加额外的输出电容，以在负载瞬变期间改善稳压性能，且不影响稳定性。在中轻负载情况下，采用脉冲频率调制（PFM）以节能模式运行，室温下典型静态电流为50 μA。即使静态电流如此之低，该器件在大负载变化时仍具有出色的瞬态响应。在较高负载下，系统会自动切换至2.4 MHz的固定频率控制模式。在关断模式下，电源电流降至1 μA以下，从而降低功耗。若需要固定频率，可禁用PFM模式。FAN53526采用15凸点、1.310 mm x 2.015 mm、球间距为0.4 mm的WLCSP封装。

商品特性

固定频率工作：2.4 MHz
同类最佳的负载瞬态响应
连续输出电流能力：3.0 A
2.5 V至5.5 V输入电压范围
数字可编程输出电压：0.600 V至1.39375 V，步长为6.25 mV
可编程电压转换斜率
I²C兼容接口，最高支持3.4 Mbps
轻载高效PFM模式
PFM模式下静态电流：50 μA（典型值）
输入欠压锁定（UVLO）
热关断和过载保护
15凸点晶圆级芯片尺寸封装（WLCSP）

应用领域

应用处理器、图形处理器和DSP处理器：ARM、Tegra、OMAP、NovaThor、ARMADA、Krait等
硬盘驱动器、LPDDR3、LPDDR4
平板电脑、上网本、超移动PC
智能手机
游戏设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	600mV~1.39375V
	输出电流	3A
	开关频率	2.4MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	50uA
	开关管(内置/外置)	内置
	输出类型	可调
