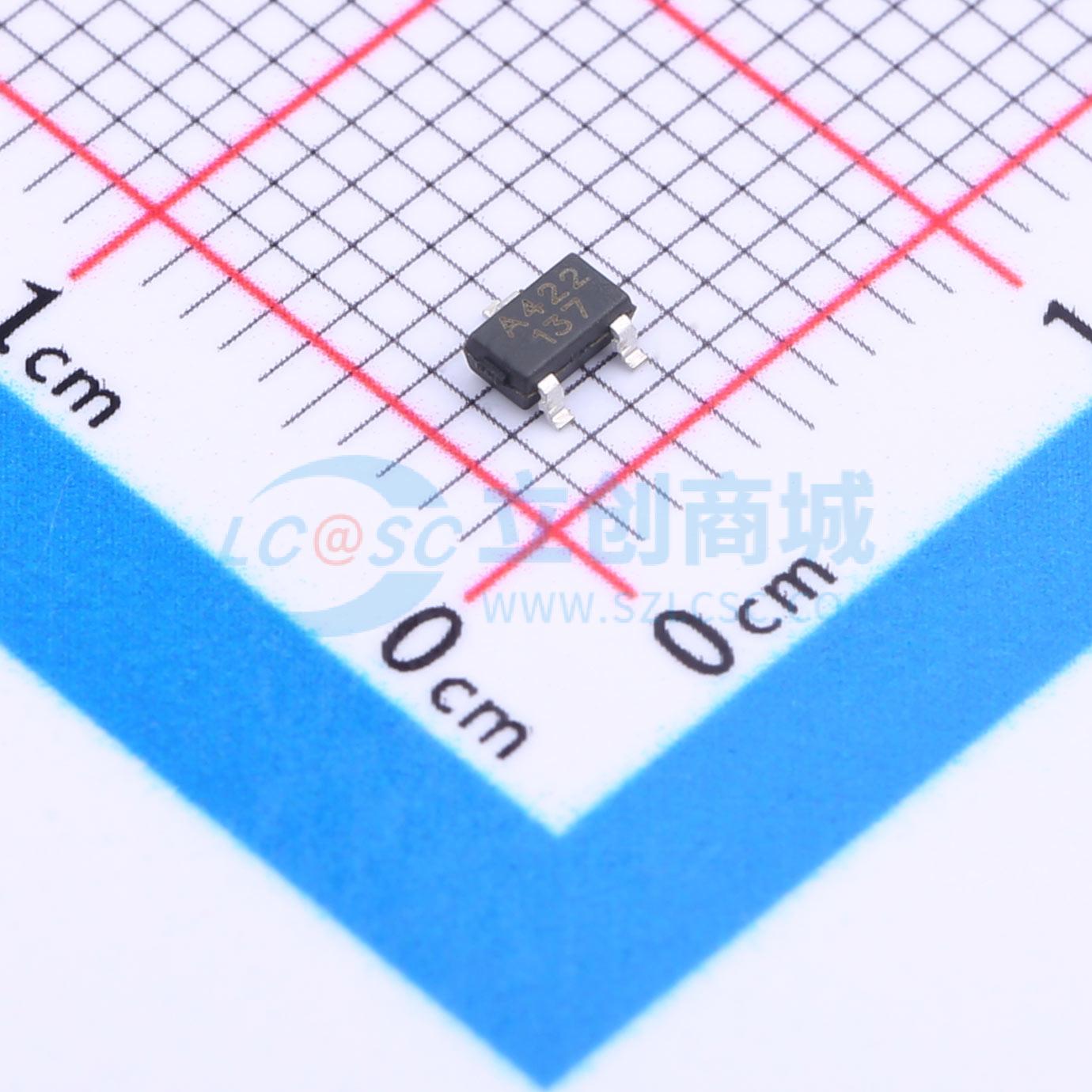

温馨提醒：图片仅供参考，商品以实物为准
JSM421
霍尔效应开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- JSM421单极霍尔效应开关，采用双极半导体(Bipolar)工艺设计，包括霍尔电压发生器，可在3.8至40V的电源电压下工作的稳压器，反向电压保护，温度补偿电路，小信号放大器，施密特触发器和集电极开路输出。该传感器设计用于南极响应。当磁通密度（B）大于工作点Bop时，输出以低电平，输出保持不变，直到磁通量（B）小于释放点Brp时，输出以高电平。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- JSM421
- 商品编号
- C2900613
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.066克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 单极型 | |
| 工作电压 | 3.8V~40V | |
| 工作电流 | 6mA | |
| 工作点(Gs) | 6mT |
| 属性 | 参数值 | |
|---|---|---|
| 释放点(Gs) | 4mT | |
| 输出类型 | 开路集电极 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 内置施密特触发器；反向电压保护 |
商品概述
JSM421单极霍尔效应开关采用双极半导体（Bipolar）工艺设计，包含霍尔电压发生器、可在3.8~40V电源电压下工作的稳压器、反向电压保护、温度补偿电路、小信号放大器、施密特触发器和集电极开路输出。该传感器设计用于南极响应，当磁通密度（B）大于工作点Bop时，输出为低电平，输出保持不变，直到磁通量（B）小于释放点Brp时，输出为高电平。JSM421提供多种封装，包括TO92S、SOT23，且包装均符合RoHS。
商品特性
- 微型结构
- 高灵敏度：53/33高斯（典型值）
- 宽电压范围：3.8V~40V
- ESD性能可达±4kV
- 工作温度范围从 -40℃~125℃
- 集电极开路输出
应用领域
- 无刷电机换向
- 流量传感器
- 位置传感器
- 速度传感器
- 距离传感器
