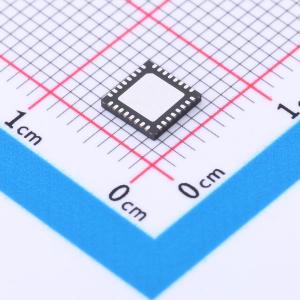

JSMRC523
13.56MHz非接触读卡器IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- JSMRC523是一款应用广泛的非接触读卡器芯片，集成了在13.56MHz下的多种非接触通信方式和协议，具有很高的技术集成度。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- JSMRC523
- 商品编号
- C2900653
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 1.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 协议 | ISO 14443A,ISO 14443B | |
| 接口类型 | I2C,SPI,UART |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 13.56MHz | |
| 工作电压 | 2.5V~5V |
商品概述
JSMRC523是一款应用广泛的非接触读卡器芯片，集成了在13.56MHz下的多种非接触通信方式和协议，具有很高的技术集成度。 JSMRC523工作在读写器模式时，其传输模块支持ISO/IEC 14443A和ISO/IEC14443B标准，并可采用多种传输速率和调制方法。 JSMRC523支持以下几种工作模式：支持IS0/IEC14443A，IS0/IEC14443B的读写器模式。这些模式支持不同的传输速率和调制方法。 JSMRC523支持可直接相连的各种微控制器接口，如SPI、I2C和UART。JSMRC523可复位其接口，并可对执行了上电或硬复位的当前微控制器接口的类型进行自动检测。 JSMRC523支持SPI接口与主机的高速通信，接口可处理高达10Mbit/s的数据速率。在与主机通信时，JSMRC523作为一个从机，从外设主机上接收数据来设置寄存器，发送和接收与RF接口通信有关的数据。 内部UART接口兼容RS232串行接口。 支持I2C总线接口可以使得主机可以用较少的管脚连接到JSMRC523，I2C接口操作遵循I2C总线接口规范。该接口只能工作在从机模式。
商品特性
- 读写器模式支持IS0/IEC14443A标准
- 读写器模式支持IS0/IEC 14443B标准
- 高度集成的解调和解码模拟电路
- 只需很少的外部器件，即可将输出驱动连接至天线
- 在读写器模式下，典型操作距离最高可达70mm，具体取决于天线设计和电源
- 支持的主机接口：I2C接口，快速模式速率可达400k，高速模式可达3400k；UART接口，最高可达1228.8k；SPI接口，速率最高10Mbit/s
- 64字节FIFO缓冲器用于接收和发送
- 灵活的中断模式
- 低功耗的硬件掉电模式
- 支持软件掉电模式
- 支持LPCD功能
- 可编程定时器
- 内部振荡器，连接27.12MHz晶体
- 2.5V - 5V宽范围电源电压
- CRC协处理器
- 可编程I/O管脚
- 内部自检功能
应用领域
- 考勤签到
- 门禁控制
- 公共交通
- 食堂就餐
- 水电气充值
- 便携式手持设备
- 各种会员系统
