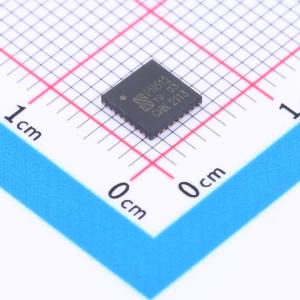

JSM5120
13.56MHz非接触读卡器IC标准3VMIFARE读卡器解决方案
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- JSM5120是一款应用广泛的非接触读卡器芯片，集成了在13.56MHz下的多种非接触通信方式和协议，具有很高的技术集成度。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- JSM5120
- 商品编号
- C2900651
- 商品封装
- HVQFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 1.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 协议 | FeliCa,ISO 14443A,ISO 14443B,MIFARE,NFC | |
| 接口类型 | I2C,SPI,UART |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 13.56MHz | |
| 工作电压 | 2.5V~5V |
商品概述
JSM5120是一款应用广泛的非接触读卡器芯片，集成了在13.56MHz下的多种非接触通信方式和协议，具有很高的技术集成度。
商品特性
- 读写器模式支持ISO/IEC 14443A标准
- 读写器模式支持ISO/IEC 14443B标准
- 读写器模式支持FeliCa规范
- 支持ISO/IEC 18092 NFCIP-1标准
- 模拟卡模式支持ISO/IEC 14443A标准
- 高度集成的解调和解码模拟电路
- 只需很少的外部器件，即可将输出驱动连接至天线
- 在读写器模式下，典型操作距离最高可达90mm，具体取决于天线设计和电源
- 在NFCIP-1模式下，通讯距离可达50mm，具体取决于天线设计和电源
- 支持S²C接口
- 支持的主机接口：I2C接口，快速模式速率可达400k，高速模式可达3400k；UART接口，最高可达1228.8k；SPI接口，速率最高10Mbit/s
- 64字节FIFO缓冲器用于接收和发送
- 灵活的中断模式
- 低功耗的硬件掉电模式
- 支持软件掉电模式
- 支持LPCD功能
- 可编程定时器
- 内部振荡器，连接27.12MHz晶体
- 2.5V - 5V宽范围电源电压
- CRC协处理器
- 可编程I/O管脚
- 内部自检功能
应用领域
- 考勤签到
- 门禁控制
- 公共交通
- 食堂就餐
- 水电气充值
- 便携式手持设备
- 各种会员系统
