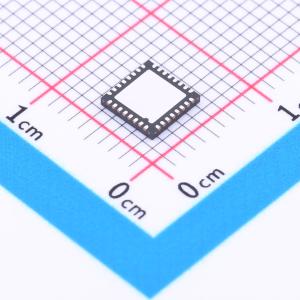

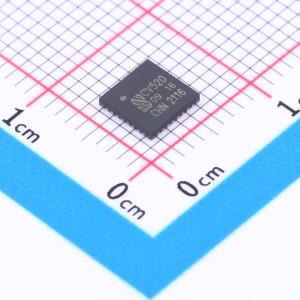

温馨提醒：图片仅供参考，商品以实物为准
JSMCV520
13.56MHz非接触式读卡器IC JSMCV520
- 描述
- JSMCV520是一款应用于13.56MHz非接触式通信中的高集成度读写卡芯片，它集成了在13.56MHz下所有类型的被动非接触式通信方式和协议，支持ISO14443A的多层应用。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- JSMCV520
- 商品编号
- C2900652
- 商品封装
- HVQFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 1.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 协议 | ISO 14443A,MIFARE | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 传输速率 | 106Kbit/s；848Kbit/s；424Kbit/s；212Kbit/s | |
| 频率 | 13.56MHz | |
| 工作电压 | 2.5V~3.6V |
商品概述
JSMCV520是一款应用于13.56MHz非接触式通信中的高集成度读写卡芯片，它集成了在13.56MHz下所有类型的被动非接触式通信方式和协议，支持ISO14443A的多层应用。 JSMCV520内部发送器部分可驱动读写器天线与ISO14443A/MIFARE卡及应答器的通信，无需其它的电路。JSMCV520接收器部分提供一个稳定高效的解调和解码电路，用于处理ISO14443A兼容的应答器信号。数字部分处理ISO14443A帧和错误检测（奇偶＆CRC）。JSMCV520支持MF1xxS20、MF1xxS70和MF1xxS50等系列产品，支持MIFARE更高速的非接触式通信，双向数据传输速率高达828kbit/s。 JSMCV520支持ISO/IEC14443 A/MIFARE通信协议的读写模式，该协议支持多种传输速度和调制方式。 信号从读卡器向卡传送时，采用Miller编码方式，通过100%ASK传送，传送速度为106k bit/s到848kbit/s。 信号从卡向读卡器传送时，采用BPSK或Manchester编码的副载波负载调制技术，传送速度为106k bit/s到848kbit/s。 JSMCV520的无线通UART和外部控制器之间的通信采用ISO/IEC14443A/MIFARE协议。 内部的CRC处理器计算基于ISO/IEC14443 A part 3协议传送的值并检查在传送时产生的一个奇偶校验位，可使用Marred寄存器的奇偶位使能功能来关闭该位。 串行外设接口（可兼容SPI）支持到主机的高速通信，该接口可处理高达10 Ambit/s的数据流。当和主机通信时，JSMCV520作为从机，从外设主机上接收数据来设置寄存器，发送和接收和RF接口通信有关的数据。 SPI兼容的接口可在JSMCV520和微控制器之间进行高速的串行通信。该接口符合SPI标准。 非接触式UART支持总线上的外部主机按协议的要求进行错误和帧检查，速度可达848kbit/s，可以连接外部电路，通过通信接口MFIN和MFOUT来调制解调数据。 非接触式UART可处理为了主机通信而规定的协议，该协议面向位和字节，另外它还能依据可支持的非接触式通信协议来进行诸如CRC和奇偶校验检查。 引脚TX1和TX2输出的信号为一个由包络信号调制的13.56MHZ的能量载波，它可直接驱动通过无源器件进行匹配和过滤的天线，TX1和TX2上的输出信号可通过寄存器TxControlReg进行设置。 调制的参数指标也可通过调整驱动器的阻抗来实现，可通过配置寄存器CWGsPReg和ModGsPReg的值来改变p-driver的阻抗，配置寄存器Genre的值来改变n-driver的阻抗，调制的参数指标也同样依赖于天线的外形设计和调谐。 寄存器TxModeReg和Tasseled设置传送时的数据率和帧率，并且天线驱动器可采用不同的模式和传送速度以满足多种使用需求。 JSMCV520集成两大模块，数字模块包括状态机，编码器/解码器逻辑，模拟模块包括调制器和天线驱动器，接收器和放大器，配置两大模块之间的接口从而使接口信号传送到引脚MFIN和MFOUT。 这种拓扑结构允许JSMCV520的模拟模块连接到其它设备的数字模块。 JSMCV520可分为数字模块和模拟模块，数字模块包括状态机，编码器/解码器逻辑，模拟模块包括调制器和天线驱动器，接收器和放大器，配置两大模块之间的接口从而使接口信号传送到引脚MFIN和MFOUT，可通过设置寄存器Tasseled的Mouse[3:0]和Diversely[1:0]位以及寄存器Reseller的Cartel[1:0]位来实现。 这种拓扑结构允许JSMCV520的模拟模块的部分电路连接到其它设备的数字模块。寄存器Tasseled的Mouse位可用来检测与MIFARE和ISO/IEC14443 A的相关信号。 引脚MFIN和MFOUT最重要的应用是用在有源天线的概念里，JSMCV520的数字模块可以连接到外部有源天线电路，为此必须设置Mouse位以便使内部Miller编码信号发送到MFOUT引脚（Mouse = 100b），同时也必须设置Cartel[1:0]位以便从MFIN引脚接受一个带副载波的Manchester信号（Cartel[1:0]=01）。 引脚TX1，TX2和RX（采用适当的滤波和匹配电路）连接到一个无源天线，同时引脚MFIN和MFOUT连接到一个有源天线，这是可以实现的，在这种电路中两个RF电路都能被主机处理器发出的信号驱动起来。
商品特性
- 高集成度的调制解调电路
- 采用少量外部器件，即可将输出驱动级接至天线
- 支持ISO/IEC 14443 TypeA和MIFARE通信协议
- 达到100mm的读写距离，读写距离取决于天线的大小和调制
- 支持MF1xxS20、MF1xxS70和MF1xxS50的读写加密
- 支持ISO 14443A高达848kbit/s传输速率的通信
- 支持MFIN/MFOUT
- 支持接口：串行外设接口(SPI)
- 64字节的发送和接收FIFO缓冲区
- 灵活的中断模式
- 低功耗下硬件复位
- 具备软件掉电模式
- 可编程定时器
- 内部振荡器，连接27.12MHz的晶体
- 2.5~3.6V的低电压低功耗设计
- 具备CRC和奇偶校验功能
- 可编程的I/O管脚
- 芯片内部自检
