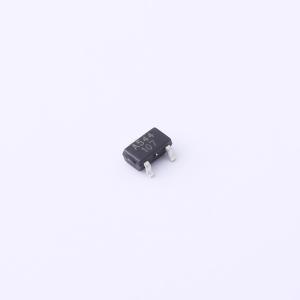

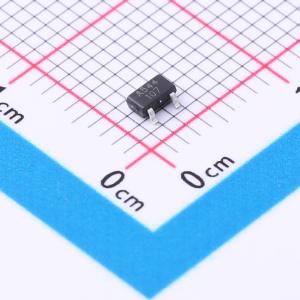

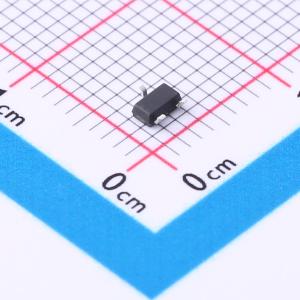

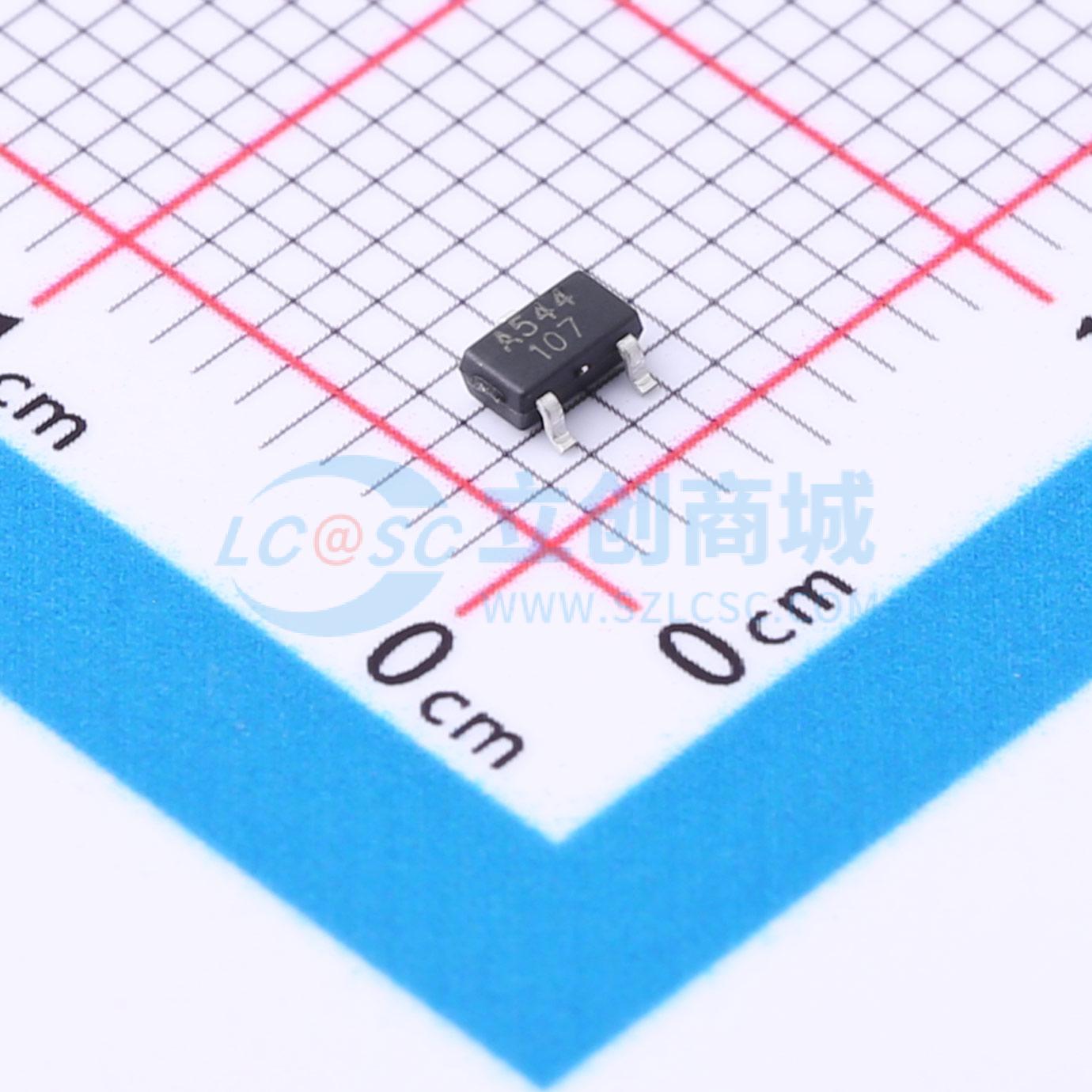

JSM544
JSM544
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由BCDMOS技术生产的不同霍尔开关组成。所有霍尔传感器包括一个带有有源失调补偿的温度补偿霍尔板、一个比较器和一个输出驱动器。该系列包括2线设备，相应的输出驱动器分别是一个开漏输出晶体管和一个电流源。比较器将实际磁通量与固定参考值（开关点）进行比较。因此，2线版本中电流源中的输出晶体管会开启（高电流消耗）或关闭（低电流消耗）。有源失调补偿可在电源电压和温度范围内实现恒定的磁特性。此外，磁参数对机械应力影响具有较强的抵抗力。传感器设计用于工业和汽车应用，工作电源电压为2.7 V至30 V，环境温度范围为 -40℃至150℃。该系列有SOT-23和带引脚的TO92S封装。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- JSM544
- 商品编号
- C2900625
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 工作电压 | 2.7V~30V | |
| 输出电流 | 25mA | |
| 工作点(Gs) | 4mT |
| 属性 | 参数值 | |
|---|---|---|
| 释放点(Gs) | 6mT | |
| 工作温度 | -40℃~+150℃ | |
| 工作电流 | 2mA | |
| 输出类型 | 开漏 |
