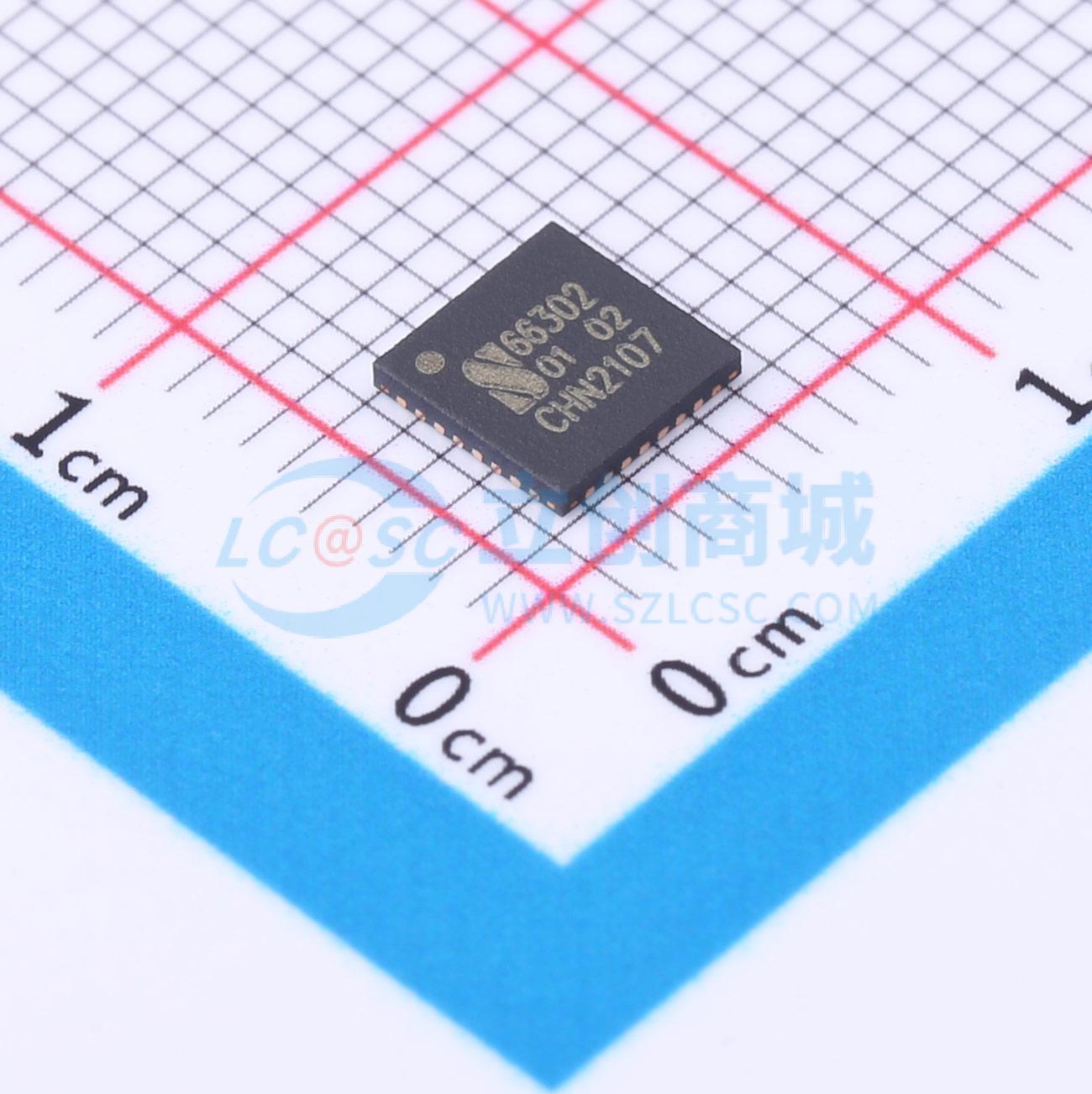

JSM66302
高性能多协议NFC前端芯片
- 描述
- JSM66302是一款高性能多协议NFC前端芯片，支持ISO/IEC 14443 A/MIFARE, ISO/IEC 14443 B, FeliCa, ISO/IEC 15693, ICODE EPC UID, ISO/IEC 18000-3模式3/EPC Class-1 HF等多种通信协议。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- JSM66302
- 商品编号
- C2900648
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 协议 | FeliCa,ISO 14443A,ISO 14443B,ISO 18092,ISO 15693,EPC,ISO 18000-3,MIFARE | |
| 接口类型 | I2C,SPI,UART |
| 属性 | 参数值 | |
|---|---|---|
| 传输速率 | 106Kbit/s；848Kbit/s；424Kbit/s | |
| 频率 | 13.56MHz | |
| 工作电压 | 3V~5.5V |
商品概述
JSM66302，高性能多协议NFC前端。 JSM66302多协议NFC前端IC支持以下操作模式： • 支持ISO/IEC 14443A/MIFARE的读写模式 • 支持ISO/IEC 14443B的读写模式 • 支持JIS X 6319 - 4（与FeliCa1方案相当，见第20.5节）的读写模式 • 符合ISO/IEC 18092的被动发起模式 • 支持ISO/IEC 15693的读写模式 • 支持ICODE EPC UID/EPC OTP的读写模式 • 支持ISO/IEC 18000 - 3模式3/EPC Class - 1 HF的读写模式
JSM66302的内部发射器能够驱动为与ISO/IEC 14443A/MIFARE卡和应答器通信而设计的读写器天线，无需额外的有源电路。数字模块管理完整的ISO/IEC 14443A帧结构和错误检测功能（奇偶校验和CRC）。
JSM66302支持MIFARE Classic 1K、MIFARE Classic 4K、MIFARE Ultralight、MIFARE Ultralight C、MIFARE PLUS和MIFARE DESFire产品。JSM66302支持MIFARE双向高达848 kbit/s的更高传输速度。
JSM66302支持ISO/IEC 14443B读写器通信方案的第2层和第3层，但不包括防冲突功能。防冲突功能需要在主机控制器的固件以及上层中实现。
JSM66302能够对FeliCa编码信号进行解调和解码。FeliCa接收器部分为FeliCa编码信号提供解调和解码电路。JSM66302处理FeliCa帧结构和错误检测，如CRC。JSM66302支持FeliCa双向高达424 kbit/s的更高传输速度。
JSM66302支持符合ISO/IEC 18092的P2P被动发起模式。
JSM66302支持符合ISO/IEC15693、EPC UID和ISO/IEC 18000 - 3模式3/EPC Class - 1 HF的近场协议。
支持以下主机接口： • 串行外设接口（SPI） • 串行UART（类似于RS232，电压电平取决于引脚电压供应） • I2C总线接口（实现了两个版本：I2C和I2CL）
JSM66302支持连接安全访问模块（SAM）。为连接SAM实现了一个专用的独立I2C接口。SAM可用于高安全性密钥存储，并作为一个高性能的加密协处理器。有一个专用的SAM可用于连接JSM66302。
商品特性
- 包含JSM ISO/IEC14443 - A和Innovatron ISO/IEC14443 - B知识产权许可权
- 高性能多协议NFC前端，传输速度高达848 kbit/s
- 支持ISO/IEC 14443 A/MIFARE、ISO/IEC 14443 B和FeliCa读写器模式
- 符合ISO/IEC 18092的P2P被动发起模式
- 支持ISO/IEC15693、ICODE EPC UID和ISO/IEC 18000 - 3模式3/EPC Class - 1 HF
- 在读写模式下通过硬件支持MIFARE Classic加密，允许读取MIFARE Ultralight、MIFARE Classic 1K、MIFARE Classic 4K、MIFARE DESFire EV1、MIFARE DESfireEV2和MIFARE Plus卡
- 低功耗卡检测
- 可在RF级别符合EMV非接触式协议规范
- 支持的主机接口：
- SPI最高10 Mbit/s
- I2C总线接口在快速模式下最高400 kBd，在快速模式+下最高1000 kBd
- RS232串行UART最高1228.8 kBd，电压电平取决于引脚电压供应
- 用于连接安全访问模块（SAM）的独立I2C总线接口
- 512字节大小的FIFO缓冲区，实现最高交易性能
- 灵活高效的节能模式，包括硬关机、待机和低功耗卡检测
- 通过集成PLL从27.12 MHz RF石英晶体导出系统时钟，节省成本
- 3.0 V至5.5 V电源供电
- 多达8个自由可编程输入/输出引脚
- 在读写模式下与ISO/IEC 14443A/MIFARE卡通信的典型操作距离可达12 cm，取决于天线尺寸和调谐
