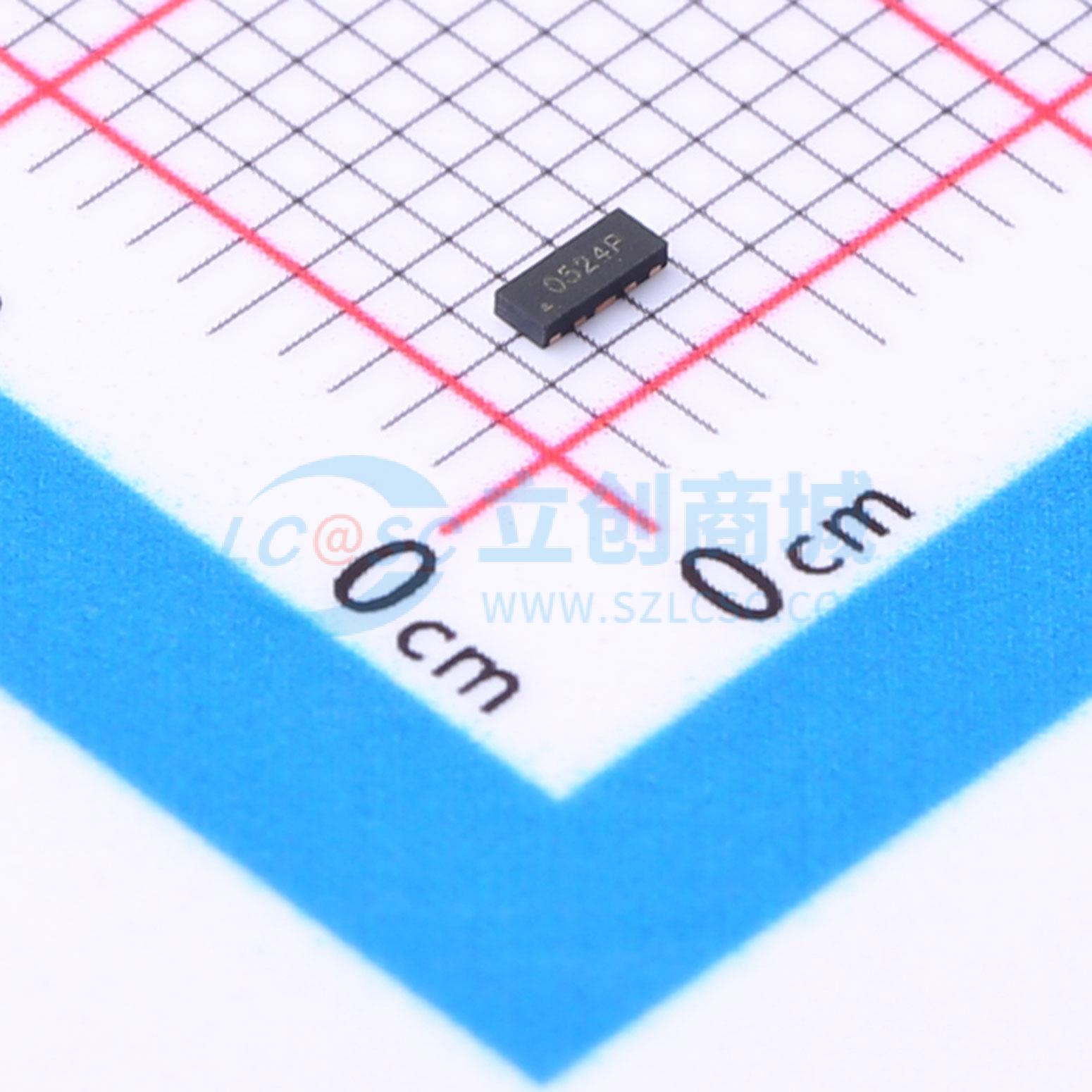

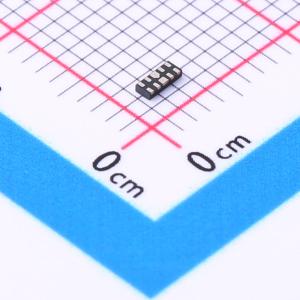

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP0524P.TCT
ESD 5V截止 峰值浪涌电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于表面安装应用，以优化电路板空间。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- RCLAMP0524P.TCT
- 商品编号
- C2900647
- 商品封装
- DFN-10(2.5x1.0)
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF；0.3pF |
商品特性
- 固态硅雪崩技术
- 低工作电压和钳位电压
- 多达四条I/O线路保护
- 超低电容：典型值0.3pF（I/O到I/O）
- 低泄漏电流
- 低工作电压：5V
- 直通式设计
应用领域
- 数字视频接口（DVI）
- MDDI端口
- DisplayPort接口
- PCI Express
- 高清多媒体接口（HDMI）
- eSATA接口
