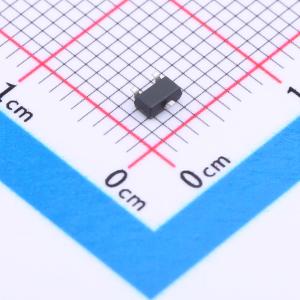

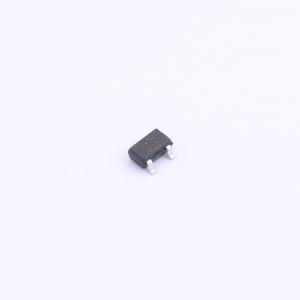

温馨提醒：图片仅供参考，商品以实物为准
JSM451
霍尔效应开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 全极高压霍尔开关 JSM451是基于双极半导体(Bipolar)工艺设计生产，是南极和北极敏感型全极性霍尔效应开关，器件内部集成了电压发生器，可在3.8V至40V的电源电压下工作的稳压器，反向电压保护电路，温度补偿电路，小信号放大器，施密特触发器和集电极开路输出。传感器可以在南极和北极工作。当磁场强度大于工作点Bop时，将输出低电平。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- JSM451
- 商品编号
- C2900628
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 全极型 | |
| 工作电压 | 3.8V~40V | |
| 工作点(Gs) | ±8mT |
| 属性 | 参数值 | |
|---|---|---|
| 释放点(Gs) | ±5mT | |
| 工作温度 | -40℃~+125℃ | |
| 工作电流 | 3.5mA | |
| 输出类型 | 开路集电极 |
商品概述
JSM451是基于双极半导体(Bipolar)工艺设计生产，是南极和北极敏感型全极性霍尔效应开关，器件内部集成了电压发生器，可在3.8V至40V的电源电压下工作的稳压器，反向电压保护电路，温度补偿电路，小信号放大器，施密特触发器和集电极开路输出。传感器可以在南极和北极工作。当磁场强度大于工作点Bop时，将输出低电平。然后保持输出，直到磁场强度低于释放点Brp，输出高电平。JSM451提供TO92S插脚封装，贴片SOT23封装，两种封装都符合RoSH环保标准。
商品特性
- 微型结构
- 灵敏度 +/- 80/50Gauss
- 工作电压范围 3.8 Vdc 至 40 Vdc
- 工作温度范围 -40°C 至 125°C
- ESD 性能可达 ±4 kV
- 集电极开路输出
应用领域
- 对接检测
- 门锁开闭检测
- 接近感应
- 阀门定位
- 脉冲计数
