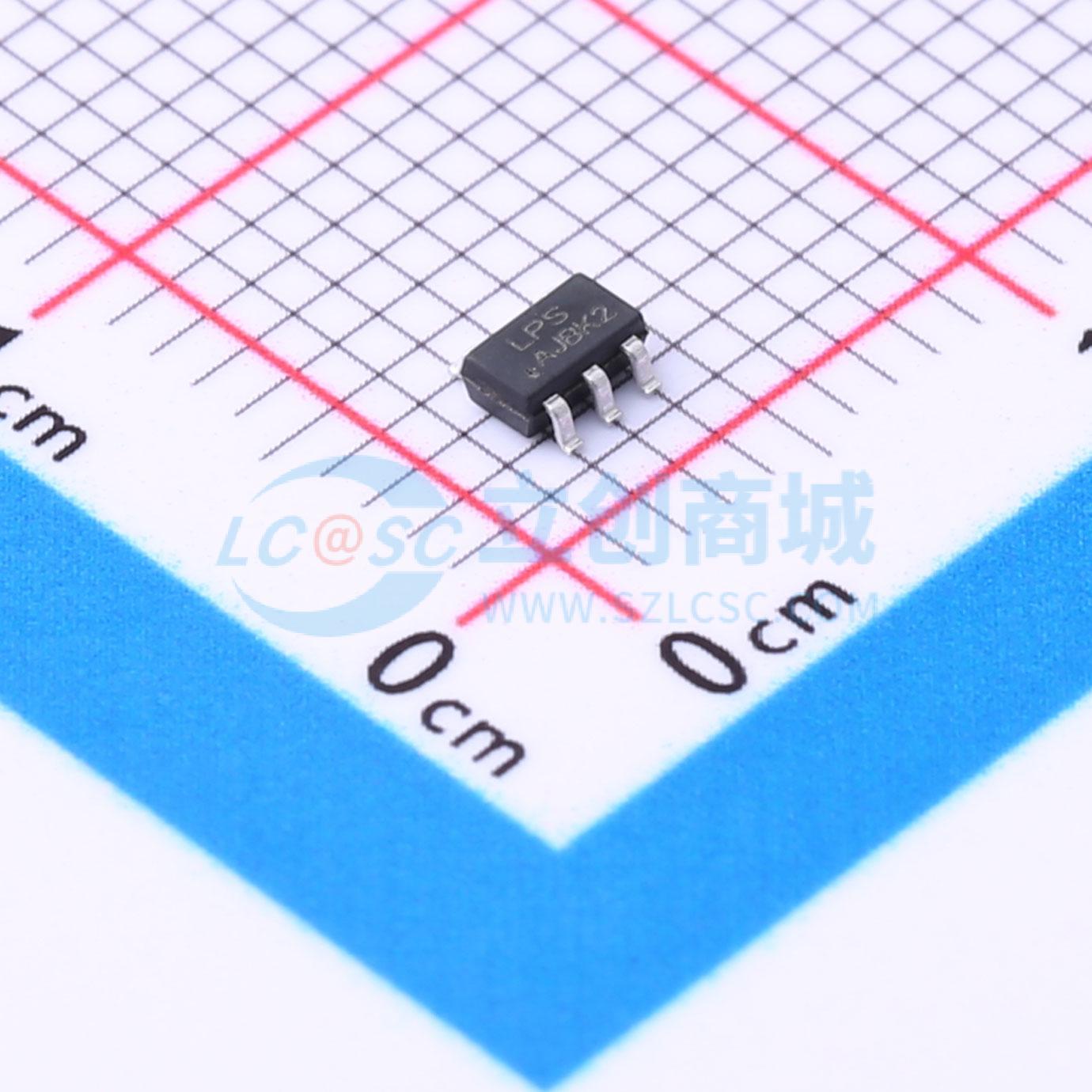

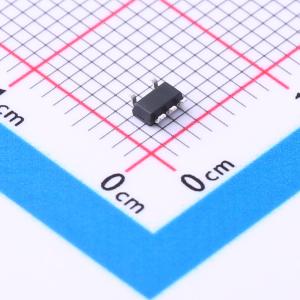

LP3202AB5F

LP3202是一款1.5MHz恒定频率电流模式PWM降压转换器，集成了主开关和同步整流开关。LP3201集成了PWM控制和PFM模式切换控制两种工作模式，可在更宽的负载范围内实现高效率。它非常适合需要单节锂离子电池提供高达2.0A大电流的便携式设备，在峰值负载条件下仍能实现超过96%的效率。LP3202还可以以100%占空比运行，实现低压差操作，延长便携式系统的电池寿命，而轻载操作则可为对噪声敏感的应用提供极低的输出纹波。 LP3202在VIN = 3V时可提供高达2.0A的输出负载电流，输入电压范围为2.5V至6V，输出电压可低至0.61V。高开关频率在降低开关损耗的同时，将外部元件的尺寸降至最小。内部斜率补偿设置使该器件能够使用较小的电感值运行，以优化尺寸并实现高效运行。该器件采用无铅SOT23 - 5封装，工作温度范围为 - 40℃至 + 85℃。 LP3202是一款高输出电流单片开关模式降压型DC - DC转换器。该器件以固定的1.5MHz开关频率工作，并采用斜率补偿电流模式架构。 这款降压型DC - DC转换器在VIN = 3V时可提供高达2A的输出电流，输入电压范围为2.5V至6V。它将外部元件尺寸降至最小，并在重载范围内优化效率。斜率补偿使该器件在更宽的电感值范围内保持稳定，因此可以使用具有较低直流电阻（DCR）的较小电感值（1μH至4.7μH）来实现更高的效率。除了小的旁路输入电容外，输出端仅需一个小的LC滤波器。该器件可以通过外部反馈编程为任何电压，范围从0.61V到接近输入电压。它使用内部MOSFET实现高效率，并通过使用0.6V的内部参考电压产生非常低的输出电压。在压差状态下，转换器占空比增加到100%，输出电压跟踪输入电压减去P沟道高端MOSFET的低导通电阻（RDS(ON)）压降和电感的直流电阻压降。 内部误差放大器和补偿电路提供出色的瞬态响应、负载和线性调整率。内部软启动功能可消除启用或施加输入电压时的任何输出电压过冲。

• 输入电压范围：2.5V至6V
• 输出电压范围：0.61V至VIN
• 2.0A输出电流
• 低导通电阻（R(DSON)）内部开关：80mΩ/70mΩ
• 高效率：高达96%
• 压差状态下100%占空比
• 低关断电流：<1μA
• 1.5MHz开关频率
• 软启动功能
• 短路保护
• 热故障保护
• SOT23 - 5封装
• 符合RoHS标准且100%无铅

• 便携式仪器
• DSP核心电源
• 手机和智能手机
• PDA
• GPS应用
