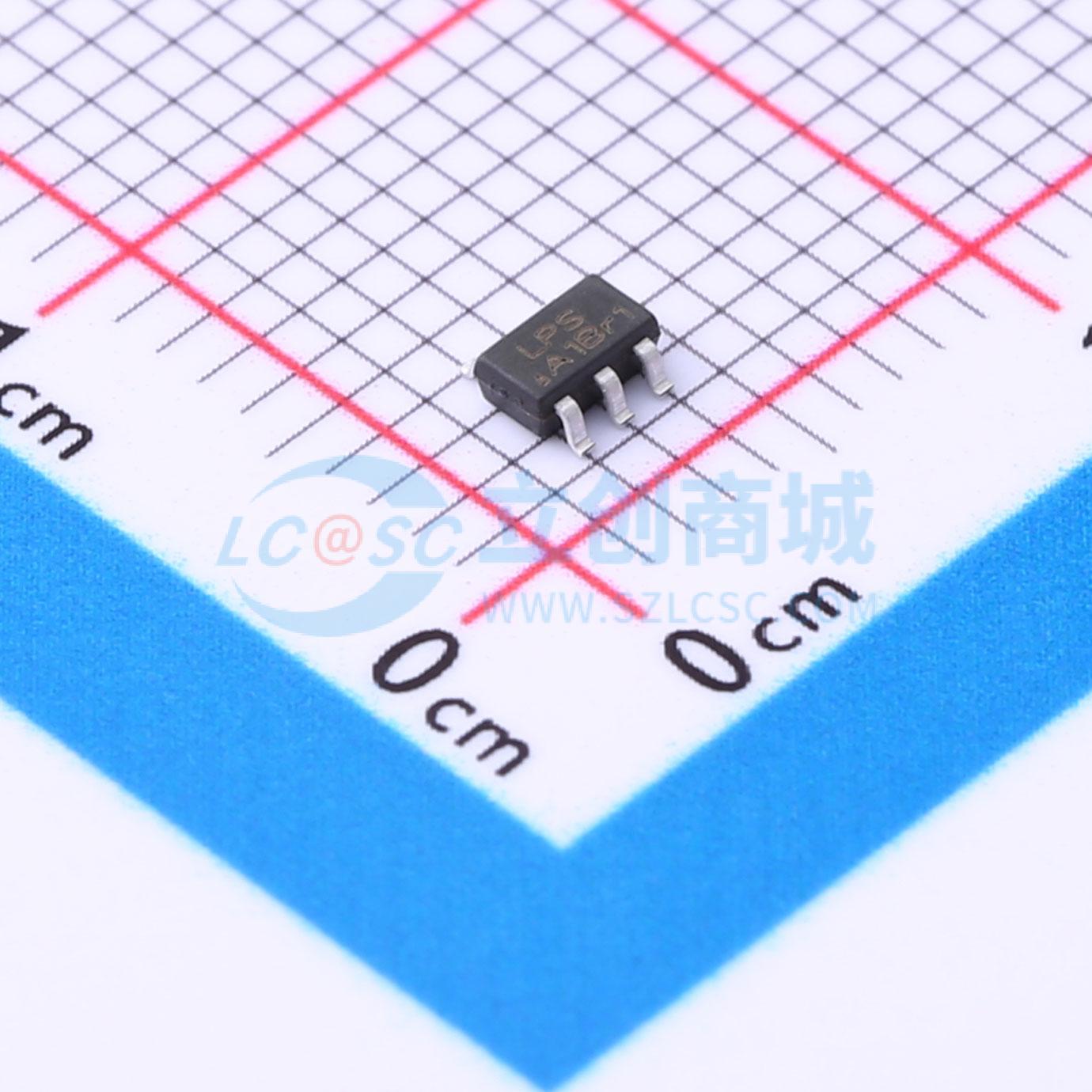

LP3201AB5F

1.5MHz 1A 降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP3201 是一个1.5MHz固定频率电流模式PWM降压转换器,适用于需要高输出电流的便携设备。它可以从单节锂离子电池提供高达1A的输出电流,输入电压范围为2.5V到5.5V,输出电压范围为0.61V到输入电压。该转换器具有100%占空比、低关断电流、软启动功能、短路保护和热保护。
品牌名称: LOWPOWER(微源半导体)
商品型号: LP3201AB5F
商品编号: C2890377
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.039克(g)

商品参数

商品概述

LP3201是一款1.5MHz固定频率电流模式PWM降压转换器。它非常适合需要单节锂离子电池提供高达1A大电流的便携式设备。LP3201还能以100%占空比运行，实现低压差操作，在便携式系统中延长电池使用寿命；轻载运行时，可为对噪声敏感的应用提供极低的输出纹波。 LP3201可在2.5V至5.5V的输入电压下提供高达1A的输出负载电流，输出电压可低至0.61V。高开关频率在降低开关损耗的同时，将外部元件尺寸减至最小。内部斜率补偿设置使该器件能使用较小的电感值，以优化尺寸并实现高效运行。 LP3201是一款高输出电流开关模式降压DC-DC转换器。该器件以1.5MHz的固定开关频率运行，并采用斜率补偿电流模式架构。这款降压DC-DC转换器在VIN = 3V时可提供高达1A的输出电流，输入电压范围为2.5V至5.5V。它减少了外部元件数量，并在重载范围内优化了效率。斜率补偿使该器件在更宽的电感值范围内保持稳定，因此可使用具有较低DCR的较小电感值（2.2μH至4.7μH）来实现更高的效率。除了小的旁路输入电容外，输出端仅需一个小的L-C滤波器。该器件可通过外部反馈编程至0.61V至接近输入电压的任意电压。它使用内部MOSFET实现高效率，并通过使用0.6V的内部参考电压来产生非常低的输出电压。在压差状态下，转换器占空比增至100%，输出电压跟踪输入电压减去P沟道高端MOSFET的低RDS(ON)压降和电感DCR。内部误差放大器和补偿电路提供出色的瞬态响应、负载和线性调节。内部软启动功能可消除使能或施加输入电压时的任何输出电压过冲。

商品特性

输入电压范围：2.5V至5.5V
输出电压范围：0.61V至VIN
1A输出电流
压差状态下100%占空比
低关断电流：<1μA
1.5MHz开关频率
软启动功能
短路保护
热故障保护
SOT23-5封装
符合RoHS标准且100%无铅

应用领域

便携式仪器
DSP核心电源
手机和智能手机
PDA GPS应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	610mV~5.5V
	输出电流	1A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	60uA
	开关管(内置/外置)	内置
	输出类型	可调
