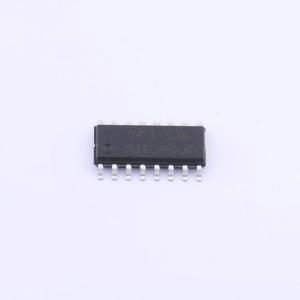

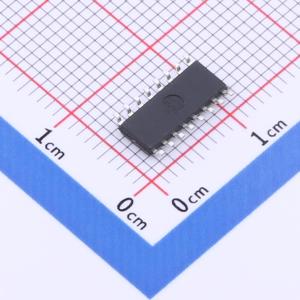

TC7558B

TC7558B/Q 为一款专为LED 显示屏设计的8 通道行扫描驱动IC，内部集成了高刷新残影消除电路，8 组移位寄存器和8 组具有防烧功能的功率管。 TC7558B/Q 內置8 组移位寄存器，可实现任意扫描数的行扫控制。简化了LED 模组PCB 布局布线的复杂度，内置的行消隐电路提升显示屏整体影像表现效果。

• 内置LED 显示屏残影消除电路，可消除上拖影现象
• 改善LED 漏电及短路造成的毛毛虫现象
• 输入开路、输入锁死自检功能
• 内置8 个防烧功率PMOS 管
• 内建LED 显示屏灯珠开路十字架改善电路
• 内建8组移位寄存器接收及传输串行移位控制电路
• 简化LED 模组PCB 布局布线难度
• 可持续输出电流2.5A
• 极低的导通电阻RDS(ON),Vgs@-5.0V,Ids@-1.0A≤120mΩ RDS(ON),Vgs@-5.0V,Ids@-2.0A≤135mΩ

• 室内微小间距（租赁）LED 显示屏
