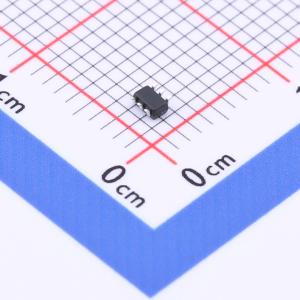

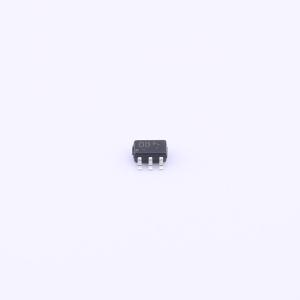

温馨提醒：图片仅供参考，商品以实物为准
LMUN5114DW1T1G
双偏置电阻晶体管，带单片偏置电阻网络的PNP硅表面贴装晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BRT（偏置电阻晶体管）包含一个带有由两个电阻组成的单片偏置网络的单晶体管，即一个串联基极电阻和一个基极-发射极电阻。这些数字晶体管旨在取代单个器件及其外部电阻偏置网络。BRT 通过将这些单独的组件集成到单个器件中，消除了这些组件。在SOT-363封装中容纳了两个BRT器件，非常适合对电路板空间要求较高的低功耗表面贴装应用。
- 品牌名称
- LRC(乐山无线电)
- 商品型号
- LMUN5114DW1T1G
- 商品编号
- C2887402
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 2个NPN-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 256mW | |
| 晶体管类型 | PNP | |
| 直流电流增益(hFE) | 80@5.0mA,10V |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | - | |
| 输出电压(VO(on)) | 200mV | |
| 输入电阻 | 10kΩ | |
| 电阻比率 | 0.21 | |
| 工作温度 | -55℃~+150℃ | |
| 集电极截止电流(Icbo) | 100nA |
商品概述
BRT（偏置电阻晶体管）包含一个带有由两个电阻组成的单片偏置网络的单晶体管，即一个串联基极电阻和一个基极 - 发射极电阻。这些数字晶体管旨在取代单个器件及其外部电阻偏置网络。BRT通过将这些分立元件集成到单个器件中，消除了这些元件。在LMUN5111DW1T1G系列中，两个BRT器件封装在SOT - 363封装中，这对于电路板空间有限的低功耗表面贴装应用非常理想。
商品特性
- 简化电路设计
- 减少电路板空间
- 减少元件数量
- 提供8 mm、7英寸/3000个的卷带包装
- 我们声明产品材料符合RoHS要求
- 汽车及其他需要独特产地和控制变更要求的应用采用S前缀；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
