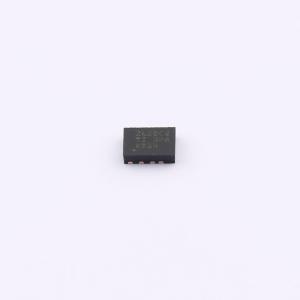

温馨提醒：图片仅供参考，商品以实物为准

LMR33620CQRNXTQ1

3.8V至36V、2A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR33620-Q1 3.8V 至 36V、2A 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: LMR33620CQRNXTQ1
商品编号: C2876778
商品封装: VQFN-12(2x3)
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

LMR33620-Q1 稳压器符合汽车标准，是一款简单易用的同步降压直流/直流转换器，可提供出色的效率，适用于条件严苛的应用。LMR33620-Q1 能够使用高达36V 的输入电压驱动高达 2A 的负载电流。LMR33620-Q1 以超小的解决方案尺寸提供出色的轻负载效率和输出精度。电源正常状态标志和精密使能端等特性有助于实现灵活而又易用的解决方案，适用于广泛的应用。LMR33620-Q1 在轻负载条件下自动折返频率以提高效率。此器件通过集成技术省去了大部分外部组件，并提供专为实现简单 PCB 布局而设计的引脚排列方式。保护特性包括热关断、输入欠压锁定、逐周期电流限制和断续短路保护。LMR33620-Q1 可采用具有可湿性侧面的 12 引脚 3mm×2mm 新型 VQFN 封装。

商品特性

符合面向汽车应用的 AEC-Q100 标准：温度等级 1: -40°C 至 +125°C，TA 提供功能安全可帮助进行功能安全系统设计的文档，专用于条件严苛的汽车应用
输入电压范围：3.8V 至 36V
输出电压范围：1V 至 24V
输出电流：2A
75mΩ/50mΩ RDS-ON 功率 MOSFET
峰值电流模式控制
最短导通时间很短，只有 68ns
频率：400kHz、1.4MHz、2.1MHz
集成补偿网络
低 EMI 和开关噪声
Hotrod 封装并行输入电流路径可在所有负载下进行高效电源转换，峰值效率 >95%
5μA 的低关断静态电流
25μA 的低工作静态电流
使用 LMR33620-Q1 并借助 WEBENCH PowerDesigner 创建定制设计方案

应用领域

信息娱乐系统与仪表组：USB 充电
远程信息处理控制单元

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.8V~36V
	输出电压	1V~24V
	输出电流	2A
	开关频率	2.1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	24uA
	开关管(内置/外置)	内置
	输出类型	可调
