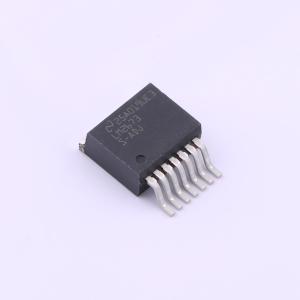

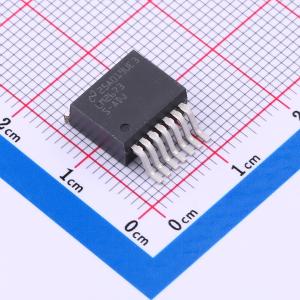

LM2673SX-ADJ/NOPB

LM2673 3-A 降压稳压器，带可调电流限制

SMT扩展库

嘉立创SMT补贴

描述
LM2673 具有可调节电流限制功能的 8V 至 40V、3A SIMPLE SWITCHER® 降压转换器
品牌名称TI(德州仪器)
商品型号
LM2673SX-ADJ/NOPB
商品编号
C2877273
商品封装
TO-263-7
包装方式
编带
商品毛重
1.58克(g)

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	输出类型	可调
	输入电压	8V~40V
	输出电压	-
	输出电流	3A
	开关频率	260kHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5.5mA
	开关管(内置/外置)	内置

详细信息
文档

详细信息

特性

效率：高达 94%
设计：使用现成的外部元件实现简单易用的设计
峰值电流限制：通过电阻可编程设置，范围在 2 A 至 5 A 之间
输出开关：150 毫欧的 DMOS
输出版本：固定电压为 3.3 V、5 V 和 12 V，以及可调范围从 1.2 V 至 37 V
输出精度：在整个输入电压和负载条件下最大偏差 ±2%
输入电压范围：宽范围，从 8 V 至 40 V
振荡器频率：内部固定为 260 kHz
软启动功能：具备
工作温度范围：从 –40°C 至 125°C

规格书

TI(德州仪器)_规格书（中文）查看详情

应用手册

TI(德州仪器)_低EMI布局与LM43600/1/2/3及LM46000/1/2 (Rev. A) 简化设计（英文）查看详情 TI(德州仪器)_AN-1187 无引脚引线框架封装 (LLP) (修订版 R)（英文）查看详情 TI(德州仪器)_AN-2162 简单实现来自直流-直流转换器的传导EMI成功案例 (Rev. C)（英文）查看详情 TI(德州仪器)_面向暴露封装器件最佳热阻布局指南（修订版B）（英文）查看详情 TI(德州仪器)_AN-1149 开关电源的布局指南（修订版 C）（英文）查看详情 TI(德州仪器)_AN-1197 为降压转换器选择电感器 (Rev. B)（英文）查看详情 TI(德州仪器)_AN-1229 简易开关电源 PCB 布局指南 (C 修订版)（英文）查看详情 TI(德州仪器)_AN-1246 宽输入直流-直流转换器中的应力 (C版)（英文）查看详情 TI(德州仪器)_AN-2155 降低 DC/DC 转换器中电磁干扰的布局技巧 (修订版 A)（英文）查看详情 TI(德州仪器)_如何测量电源的环路传输函数 (修订版 A)（英文）查看详情 TI(德州仪器)_开关电源设计的热分析技术 (修订版 A)（英文）查看详情 TI(德州仪器)_简单技术在分布式电源系统中最小化交叉耦合（英文）查看详情 TI(德州仪器)_输入和输出电容选择（英文）查看详情 TI(德州仪器)_应用笔记 643 EMI/RFI 板卡设计 (修订版 B)（英文）查看详情 TI(德州仪器)_AN-1157 使用 LM267x SIMPLE SWITCHER 实现正至负降压-升压转换器（英文）查看详情

更多文献资料

TI(德州仪器)_SEM1600 第4节：构建您的电源供应器——布局考量（英文）查看详情
