TPS756xx系列5A低压差（LDO）稳压器包含四款固定电压选项稳压器和一款可调电压选项稳压器。这些器件能够提供5A输出电流，压差为250mV（TPS75633）。因此，该器件能够实现3.3V至2.5V的转换。满载时静态电流为125μA，器件禁用时降至小于1μA。TPS756xx设计用于在大负载电流变化时实现快速瞬态响应。由于PMOS器件表现为低阻值电阻，因此压差非常低（对于TPS75633，输出电流为5A时典型值为250mV），并且与输出电流成正比。此外，由于PMOS传输元件是电压驱动器件，因此静态电流非常低，且与输出负载无关（在整个输出电流范围内典型值为125μA）。这两项关键指标显著延长了电池供电系统的使用寿命。当EN（使能）连接到高电压电平（>2V）时，器件启用。向EN施加低电压电平（<0.7V）会关闭稳压器，在TJ = 25°C时将静态电流降至小于1μA。 TPS756xx提供1.5V、1.8V、2.5V和3.3V固定电压版本以及可调版本（可在1.22V至5V范围内编程）。输出电压容差规定为在电源、负载和温度范围内最大为3%。TPS756xx系列采用5引脚TO - 220（KC）和TO - 263（KTT）封装。

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	1.22V~5V
	输出电流	5A
	电源纹波抑制比(PSRR)	60dB@(100Hz)
	压差	-

	属性	参数值
	静态电流(Iq)	125uA
	噪声	-
	特性	带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1

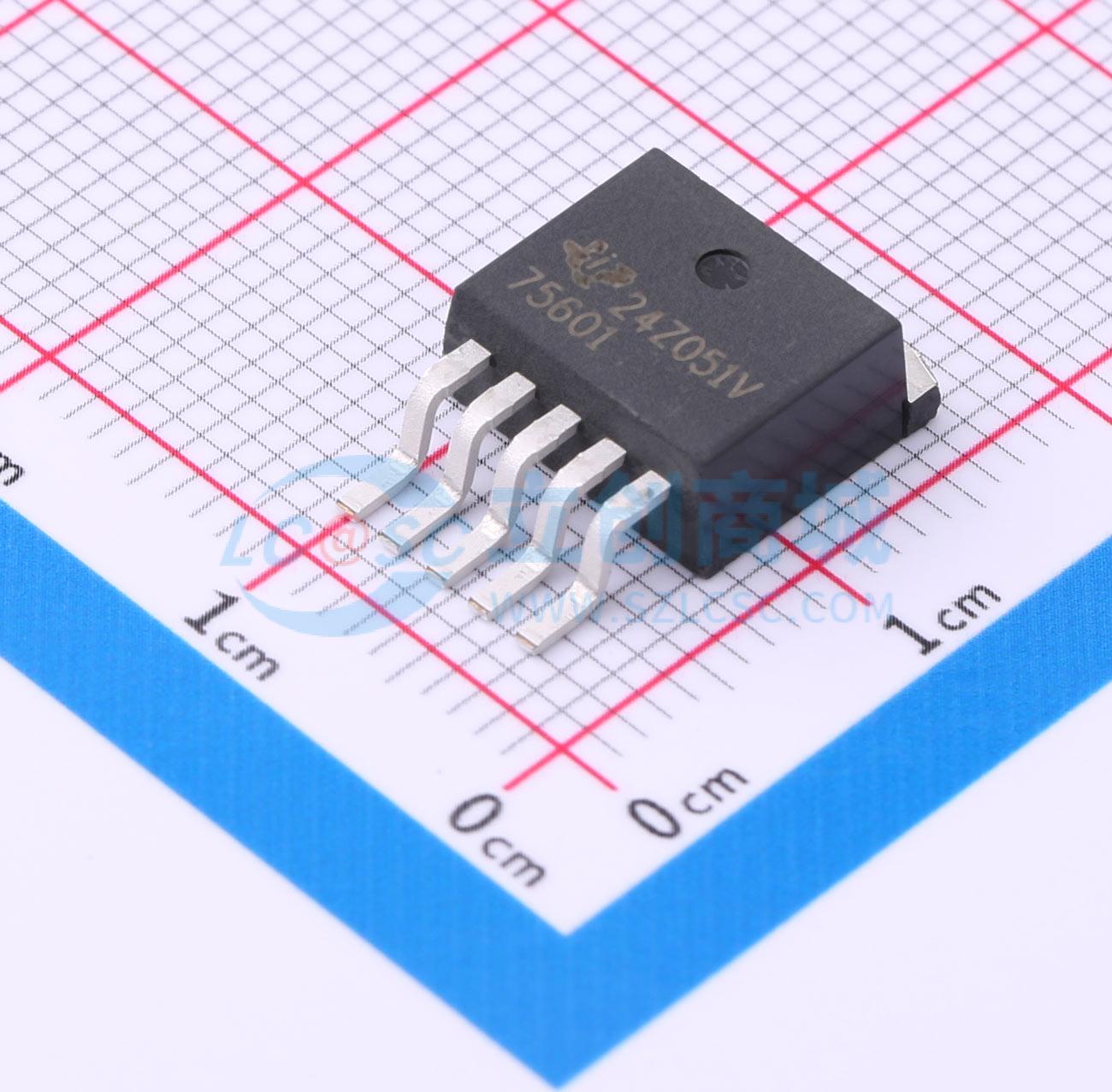

TPS75601KTTR
