LMR61428XMM/NOPB

LMR61428是一款用于电池供电和低输入电压系统的升压型DC-DC开关稳压器，效率可达90%。其输入电压范围宽，为1.2V至14V，可调输出电压范围为1.24V至14V。它内置一个0.17Ω的N沟道MOSFET功率开关。 LMR61428高达2MHz的高开关频率允许使用小型表面贴装电感和电容。由于采用独特的恒定占空比门控振荡器拓扑结构，在较宽的负载范围内可实现极高的效率。采用BiCMOS工艺技术，电源电流降至80μA。在关断模式下，电源电流小于2.5μA。LMR61428采用VSSOP - 8封装。 LMR61428旨在为电池供电和低输入电压系统提供升压型DC - DC电压调节。它将升压型开关稳压器、N沟道功率MOSFET、内置电流限制、热限制和电压基准集成在一个8引脚的VSSOP封装中。开关型DC - DC稳压器将1.2V至14V的输入电压升压至1.24V至14V的稳压输出电压，最大固定占空比限制为70%。LMR61428可在低至1.1V的输入电压下启动，并能在低至0.65V的电压下保持工作。 该器件针对手机及其他需要小尺寸、薄外形以及低静态电流以在待机和关断期间延长电池使用寿命的应用进行了优化。高效的门控振荡器拓扑结构可提供高达1A的输出电流。 其他特性包括内置峰值开关电流限制和热保护电路。

• 输入电压：1.2V至14V
• 可调输出电压最高达14V
• 开关电流最高达2.85A
• 最高2MHz开关频率
• 低关断静态电流，<1μA
• 逐周期电流限制

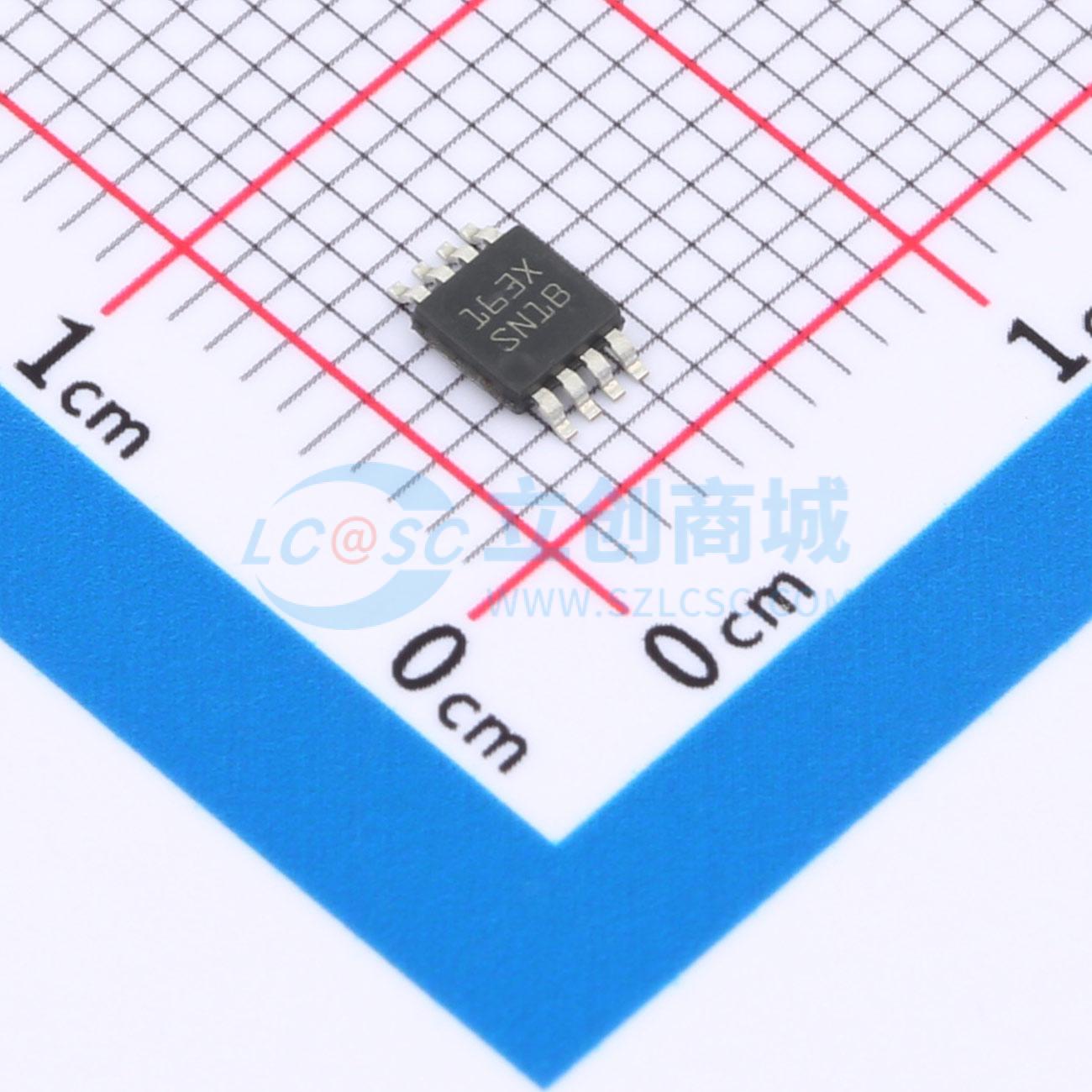

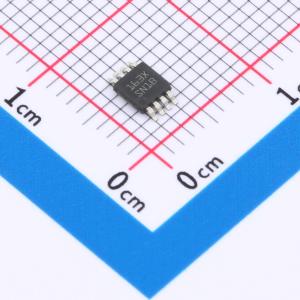

• VSSOP封装（3.0×5.0×1.09mm）
• 支持WEBENCH

• 3.3V、5V和12V升压/SEPIC转换
• 空间受限应用
• LCD显示屏
• LED应用
