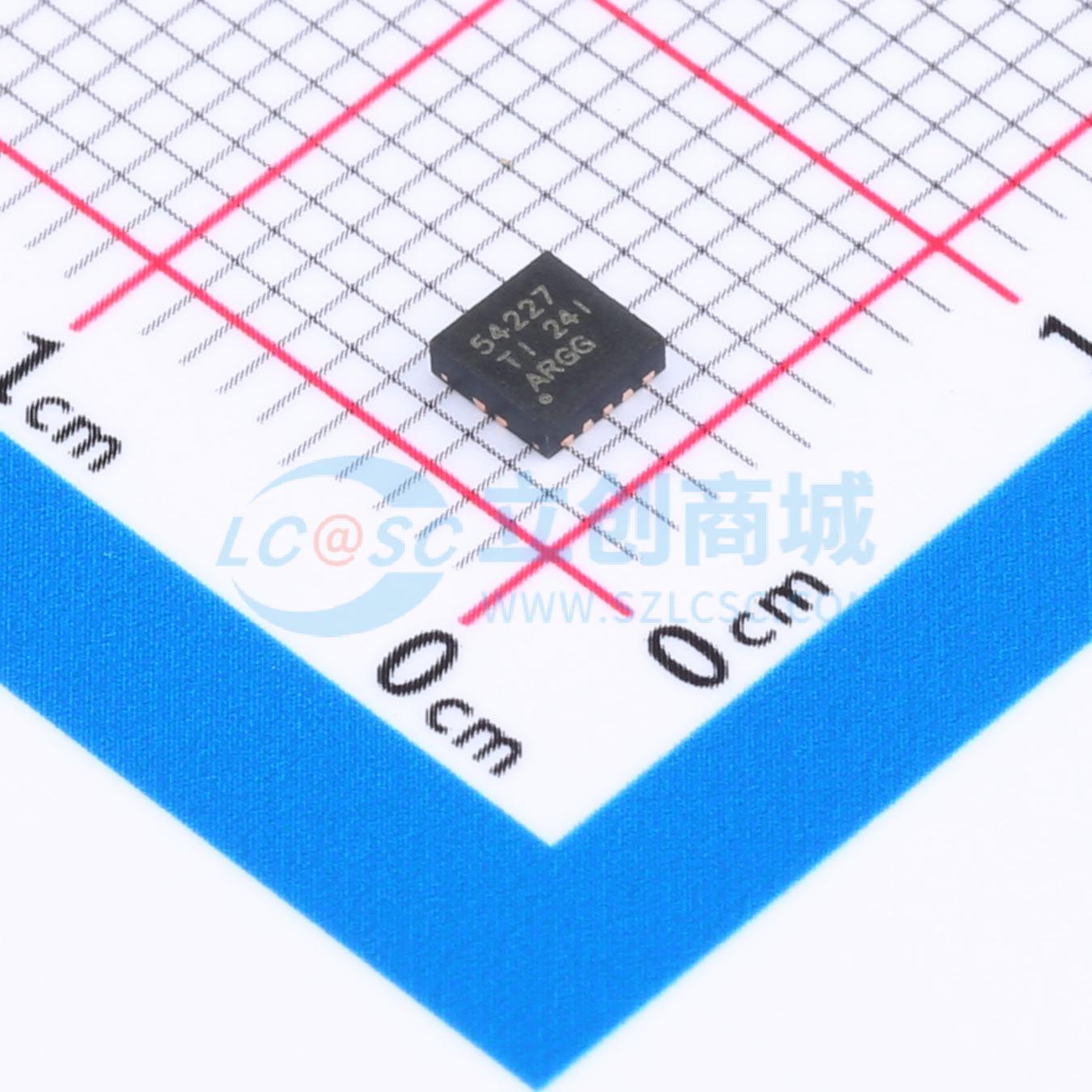

温馨提醒：图片仅供参考，商品以实物为准

TPS54227DRCR

4.5V至18V输入，2A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54227 采用 HSOP 和 VSON 封装的 4.5V 至 18V 输入、2A 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS54227DRCR
商品编号: C2876586
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.064克(g)

商品参数

商品概述

TPS54227器件是一款自适应导通时间的DCAP2模式同步降压转换器。TPS54227使系统设计人员能够采用高性价比、低元件数量、低待机电流的解决方案，为一系列不同的终端设备完成总线调节器设计。TPS54227的主控制环路采用D - CAP2模式控制，无需外部补偿元件即可实现快速瞬态响应。TPS54227还拥有一项专利电路，使该器件能够适配低等效串联电阻（ESR）输出电容（如POSCAP或SP - CAP）和超低ESR陶瓷电容。该器件的VIN输入电压范围为4.5 V至18 V，输出电压可在0.76 V至7 V之间进行编程设置。此外，该器件还具备可调节的软启动时间。TPS54227提供8引脚HSOP封装和10引脚VSON封装，工作温度范围为 - 40℃至85℃。

商品特性

D - CAP2™模式可实现快速瞬态响应、低输出纹波，并允许使用陶瓷输出电容
宽VIN输入电压范围：4.5 V至18 V
输出电压范围：0.76 V至7 V
高效集成FET，针对低占空比应用进行优化 —— 155 mΩ（高端）和108 mΩ（低端）
高效率，关断时电流小于10 μA
高初始带隙基准精度
可调节软启动
预偏置软启动
700 kHz开关频率（fSW）
逐周期过流限制

应用领域

数字电视电源
高清蓝光光盘播放器
网络家庭终端
数字机顶盒（STB）

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	760mV~7V
	输出电流	2A
	开关频率	700kHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
