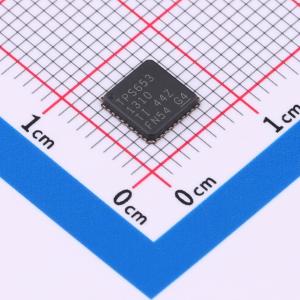

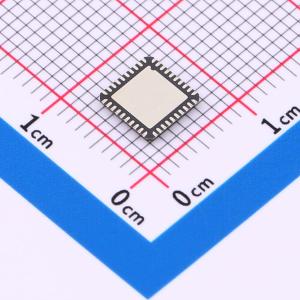

温馨提醒：图片仅供参考，商品以实物为准
O31310QRWGRQ1
适用于汽车应用的宽输入电压电源管理IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TPS65313-Q1 适用于汽车应用的高压 PMIC
- 品牌名称
- TI(德州仪器)
- 商品型号
- O31310QRWGRQ1
- 商品编号
- C2876592
- 商品封装
- VQFNP-40(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) | |
| 功能特性 | EMI优化(抖频模式)；频率同步；输出放电；过流保护 | |
| 接口 | SPI | |
| 输入电压 | 4V~36V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 1.8V；2.3V；1.25V；3.3V；1.2V；5V；3.6V | |
| 输出电流 | 2A；0.6A；3.1A | |
| 工作温度 | -40℃~+125℃ |
商品概述
TPS65313-Q1 器件是一款电源管理 IC (PMIC)，满足由 MCU 控制或 DSP 控制的汽车、工业、机械或交通运输系统的要求。通过集成常用功能，该器件有助于降低布板空间和系统成本。该器件包括一个宽输入电压同步降压稳压器(BUCK1)，并整合了一个低压 (LV) 降压稳压器(BUCK2) 和一个升压转换器 (BOOST)，后两个器件均由宽输入电压降压稳压器 (BUCK1) 供电。该器件在关断状态下具有低静态电流，用于在系统固定连接到电源时减少电流消耗。所有输出均受过压、过载和过热保护。所有稳压电源输出具有独立的监控和保护功能，可支持最高ASIL-C (ISO 26262)和SIL-2 (IEC61508)的系统级功能安全要求，包括防止潜在故障的强制性和可编程诊断功能（模拟和逻辑内置自检）。器件还集成了一个可编程监控器、看门狗功能和一个 MCU 或 DSP 错误引脚监控器。
商品特性
- 符合面向汽车应用的AEC-Q100标准，器件温度等级1:-40℃ 至 +125℃ TA
- 支持最高ASIL-C (ISO 26262) 和 SIL-2 (IEC61508) 的系统级功能安全要求
- 集成同步降压前置稳压器 (BUCK1)，输入电压范围4V 至 36V，输出电流高达3.1A，工厂可选输出电压3.3V 或 3.6V
- 集成同步降压稳压器 (BUCK2)，固定输入电压3.3V 或 3.6V，输出电流高达2A，工厂可选输出电压1.2V、1.25V、1.8V 或 2.3V
- 集成同步升压转换器 (BOOST)，3.3V 或 3.6V 固定输入电压，输出电流高达600mA，输出电压为5V
- 集成锁相环 (PLL)，输出频率约为2.2MHz，SYNC_IN 引脚支持调制或非调制外部时钟
- 所有稳压器均具备软启动功能
- 所有稳压器均具备独立电压监控和诊断
- 所有稳压器均具备过流、过载、过压、欠压和热保护
- 所有稳压器内置内部环路补偿
- 通过集成自适应随机扩频 (ARSS) 调制实现稳压器开关时钟
- 关断状态下静态电流为3µA
- SPI 可用于控制和诊断
- 两个通用外部电压监控器
- 集成用于MCU 或 DSP 的问答看门狗和复位监控器
- 采用具有0.5mm间距的热增强型40引脚VQFNP封装
应用领域
- 汽车和摄像头应用
- 汽车传感器融合应用
- 工业应用
- 楼宇和工厂自动化应用
