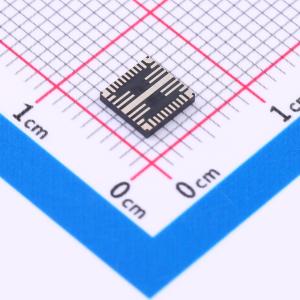

温馨提醒：图片仅供参考，商品以实物为准

TPS53820RWZR

适用于 Intel CPU 电源且带 SVID 接口的集成降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS53820 适用于 Intel CPU 电源且带 SVID 的集成降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS53820RWZR
商品编号: C2876663
商品封装: VQFN-35-HR(5x5)
包装方式: 编带
商品毛重: 0.096克(g)

商品参数

商品概述

TPS53820 器件是一款 D-CAP+ 模式集成降压转换器，可适用于 Intel CPU 电源的低电流 SVID 电源轨。它最多可提供两路输出来为低电流 SVID 电源轨（如 VCCANA (5.5A) 和 P1V8 (4A)）供电。该器件采用 D-CAP+ 模式控制，可提供快速的负载瞬态性能。内部补偿可简化使用并减少外部器件。该器件还提供针对输入电压、输出电压、输出电流和温度报告的遥测功能。此外，还提供过压、过流和过热保护。 TPS53820 器件采用耐热增强型 35 引脚 QFN 封装，工作温度范围为 -40°C 至 125°C。

商品特性

可支持 Intel VR13.HC SVID POL 应用的单芯片
可支持 VCCANA (5.5A) 和 P1V8 (4A) 的两个输出
针对快速瞬态响应提供 D-CAP+ 控制
宽输入电压范围（4.5V 至 15V）
差动遥感
可编程内部环路补偿
每相逐周期电流限制
可编程开关频率范围为 800kHz 至 2MHz
用于电压、电流、功率、温度和故障条件遥测的 I2C 系统接口
过流、过压和过热保护
低静态电流
5mm×5mm、35 引脚 QFN、PowerPAD 封装

应用领域

适用于 Intel 服务器平台的低电流 SVID 电源轨

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~15V
	输出电压	-
	输出电流	5.5A；4A
	开关频率	2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
