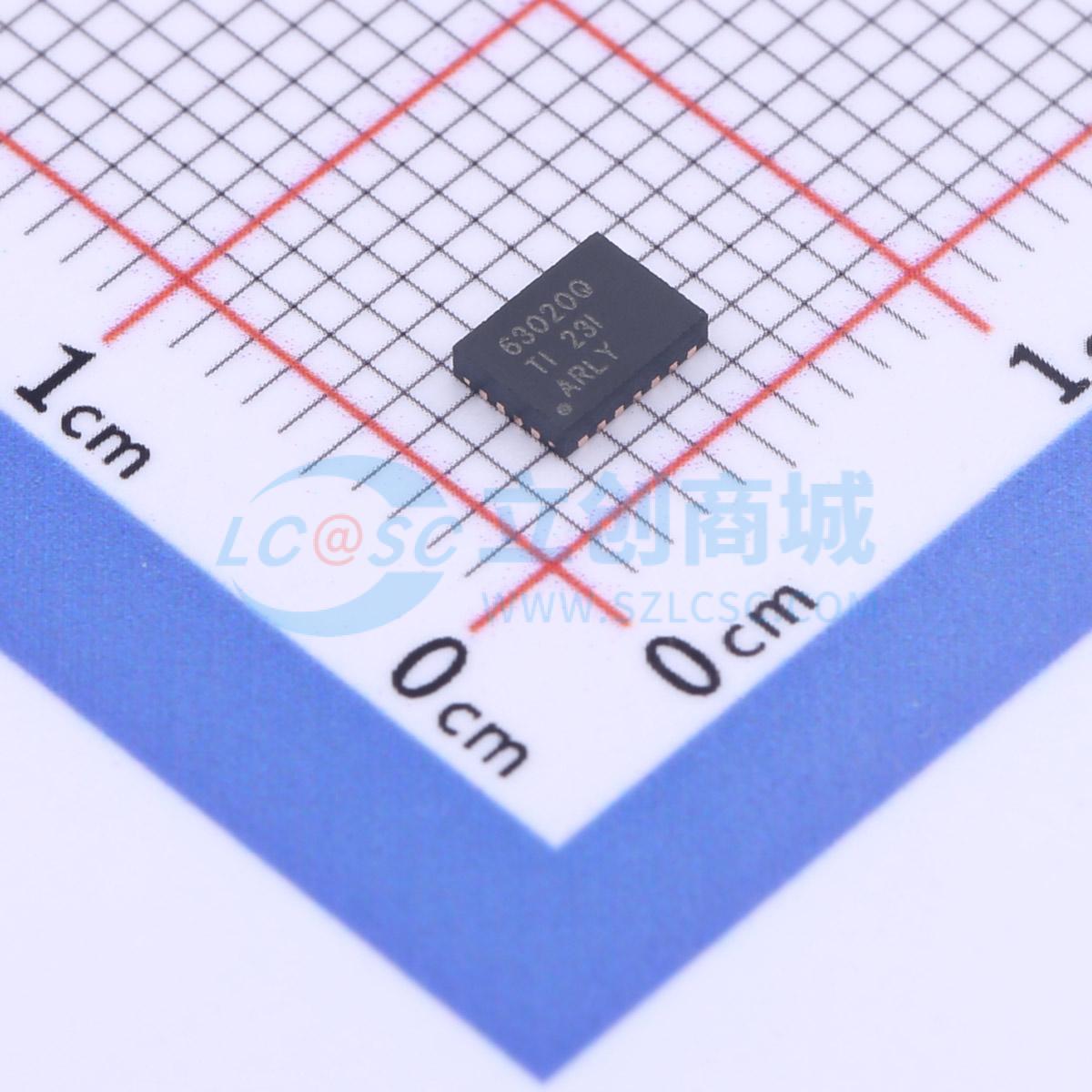

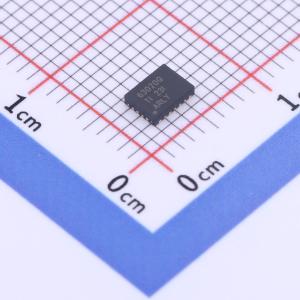

TPS63020QDSJRQ1

具有4A开关电流的高效单电感升压/降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS63020-Q1 具有 4A 开关的高效汽车类单传感器降压-升压转换器
品牌名称: TI(德州仪器)
商品型号: TPS63020QDSJRQ1
商品编号: C2876554
商品封装: VSON-14-EP(3x4)
包装方式: 编带
商品毛重: 0.82克(g)

商品参数

商品概述

TPS63020-Q1器件是一款电源解决方案，广泛应用于由2 - 3节碱性电池、镍镉(NiCd）电池、镍氢(NiMH)电池以及单节锂离子电池或锂聚合物电池供电的产品。当使用单节锂离子电池或锂聚合物电池供电时，该器件提供高达3A的输出电流并可对电池进行放电，使其电压降至2.5V或更低水平。此升压/降压转换器基于一个频率固定的脉宽调制(PWM)控制器。该控制器可通过同步整流实现效率最大化。在负载电流较低的情况下，该转换器会进入节能模式，以在宽负载电流范围内保持高效率。禁用省电模式则会强制转换器以固定开关频率运行。开关的最大平均电流为4A（典型值）。输出电压可通过外部电阻分频器进行编程。转换器可被禁用以最大限度地减少电池消耗。在关机期间，负载从电池上断开。该器件采用3mm×4mm 14引脚VSON PowerPAD封装(DSJ)。

商品特性

符合汽车应用要求，具有符合AEC - Q100的下列结果：
- 器件温度等级：运行结温范围为 - 40°C至125°C
- 器件人体放电模型(HBM)静电放电(ESD)分类等级H1B
- 器件充电器件模型（CDM）ESD分类等级C4B
输入电压范围：1.8V至5.5V
效率高达96%
3.3V降压模式下的输出电流为3A (VIN > 3.6V)
3.3V升压模式下的输出电流高于2A (VIN > 2.5V)
在降压和升压模式之间实现自动转换
动态输入电流限制
器件的静态电流小于50μA
可调节输出电压范围：1.2V至5.5V
用于改进低输出功率效率的节能模式
2.4MHz强制固定运行频率并可实现同步
智能电源正常状态输出
关机期间负载断开
过温保护
过压保护
采用3mm×4mm超薄小外形尺寸无引线 (VSON) - 14封装

应用领域

信息娱乐远程信息处理/紧急呼叫 (eCall)

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	1.8V~5.5V
	输出电压	1.2V~5.5V
	输出电流	4A
	开关频率	2.4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	50uA
	开关管(内置/外置)	内置
	输出类型	可调
