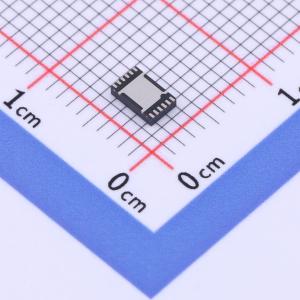

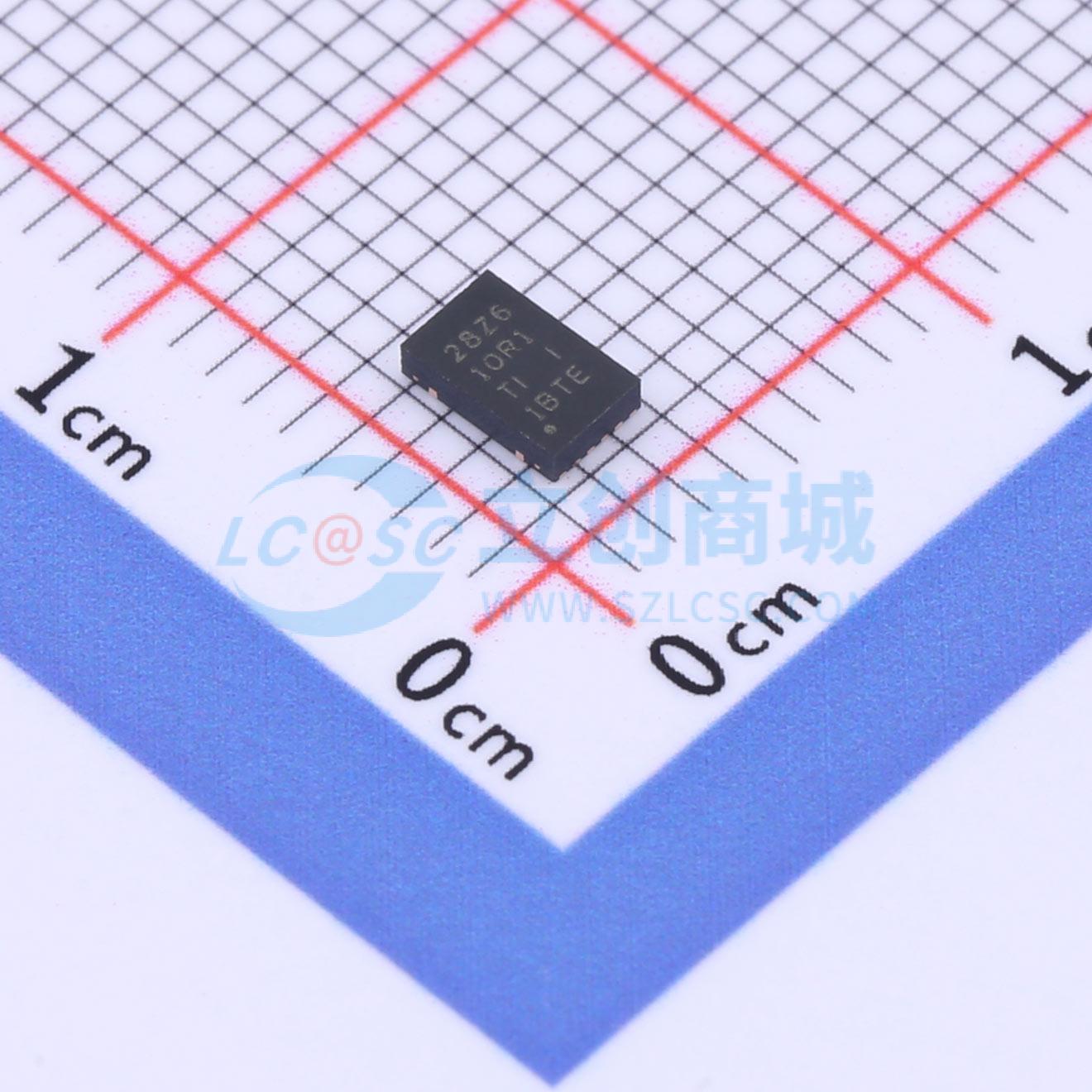

温馨提醒：图片仅供参考，商品以实物为准
BQ28Z610DRZR-R1
适用于1-2芯串联锂离子电池组的ImpedanceTrack电量监测计和保护解决方案
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BQ28Z610-R1 适用于 1-2 节串联电池组并具有集成保护器的电池电量监测计
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ28Z610DRZR-R1
- 商品编号
- C2876556
- 商品封装
- SON-12-EP(2.5x4)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片；监测芯片 | |
| 工作电压 | 2.2V~26V | |
| 最大充电电流 | - | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1~2 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 250uA | |
| 接口类型 | I2C |
商品概述
BQ28Z610-R1 器件是一款高度集成的高精度 1-2 芯串联电池电量监测计和保护解决方案，可实现自主的电荷控制和电芯均衡。 该器件通过主模式 I2C 广播充电电流和电压信息，可实现自主电荷控制，从而消除通常由系统主机控制器产生的软件开销。 该器件提供了一个基于电池组的全集成解决方案，具备闪存可编程的定制精简指令集 CPU (RISC)、安全保护以及认证功能，适用于 1-2 芯串联锂离子和锂聚合物电池组。 BQ28Z610-R1 电量监测计通过 I2C 兼容接口进行通信，并将超低功耗的高速 TI BQBMP 处理器、高精度模拟测量功能、集成闪存、大量的外设和通信端口、N 沟道 FET 驱动器以及 SHA-1 认证转换响应器融合于一套完整的高性能电池管理解决方案。 BQ28Z610-R1 器件提供大量的电池和系统安全功能，其中包括对电池提供放电过流、充电短路和放电短路保护，对 N 沟道 FET 提供 FET 保护，内部 AFE 看门狗以及电芯均衡功能。该器件可通过固件添加更多保护特性，例如过压、欠压、过热等。
商品特性
- 采用专用主模式 I2C 接口实现自主电池充电控制
- 采用内部旁路实现电芯均衡，优化电池运行状况
- 高侧保护 N 沟道 FET 驱动器可在故障期间实现串行总线通信
- 适用于电压、电流和温度的可编程保护等级
- 具备两个独立 ADC 的模拟前端，支持电流和电压同步采样
- 高精度库伦计数器，输入失调电压误差 <1μV（典型值）
- 支持低至 1mΩ 的电流感应电阻器，同时支持 1mA 电流测量
- 支持电池跳变点 (BTP) 功能，用于 Windows 集成
- SHA-1 认证响应器，用于提高电池组安全性
- 适用于高速编程和数据访问的 400kHz I2C 总线通信接口
- 紧凑型 12 引脚 VSON 封装 (DRZ)
应用领域
- 平板电脑计算
- 便携式和可佩戴式健康设备
- 便携式音频设备
- 无线 (Bluetooth) 扬声器
