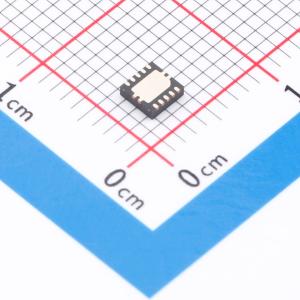

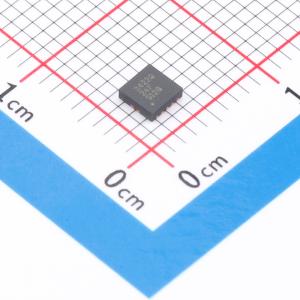

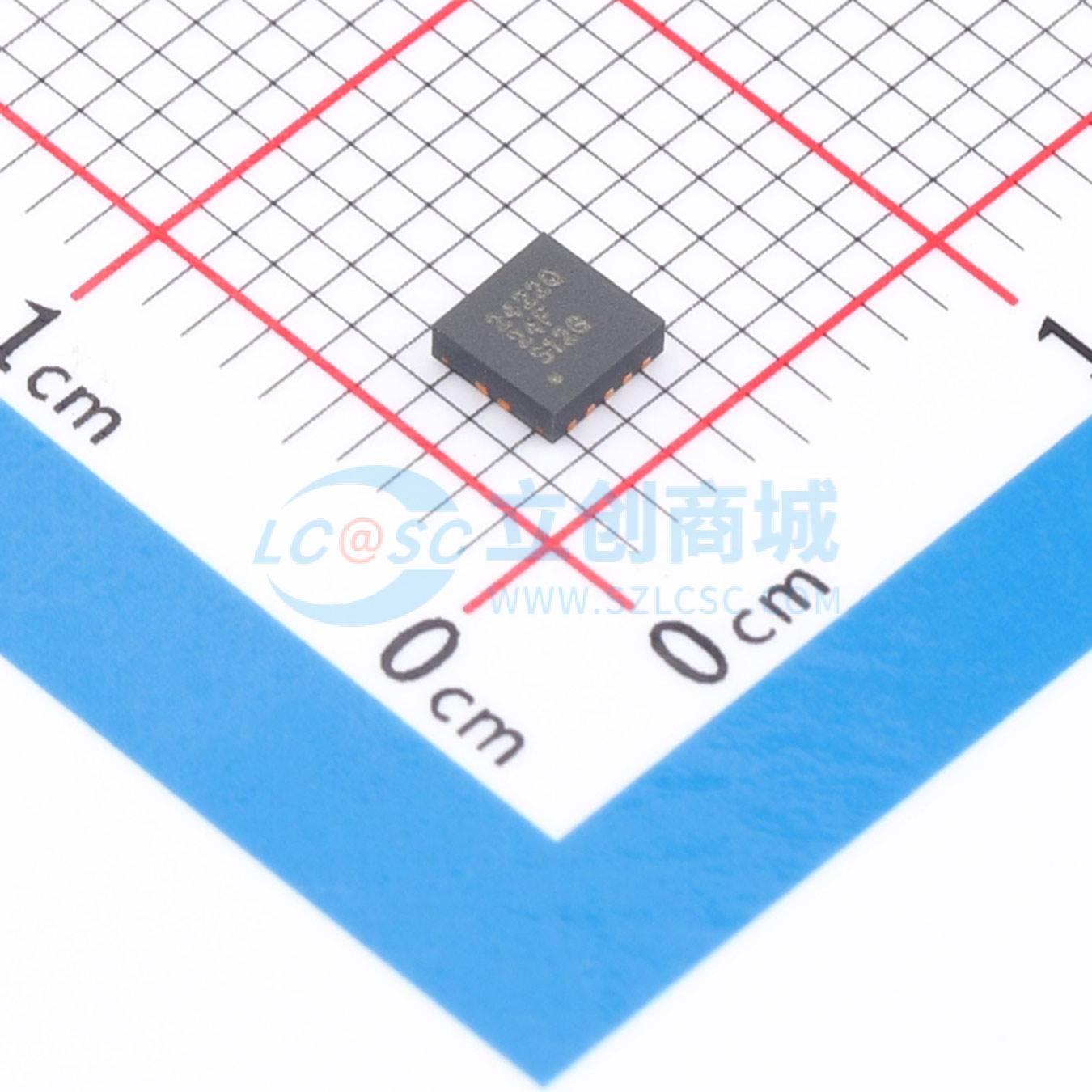

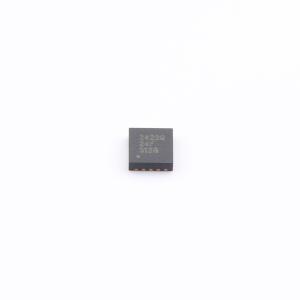

温馨提醒：图片仅供参考，商品以实物为准

TPS62422QDRCRQ1

汽车2.25MHz固定输出电压双路降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62422-Q1 用于 ADAS 摄像头应用的汽车类 2.25MHz 固定输出电压双通道 1000mA/600mA 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS62422QDRCRQ1
商品编号: C2876577
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

TPS624xx-Q1 器件系列是适用于汽车应用（例如高级驾驶辅助系统 (ADAS)）的双路同步降压直流/直流转换器。该系列可提供两组由标准 3.3 或 5 V 电压轨供电的独立输出电压轨，以及经过优化的固定输出电压，为 ADAS 摄像头模块中的 CMOS 成像仪或串行器 - 解串器供电。EasyScale™ 串行接口支持在运行过程中对输出电压进行修改。固定输出电压版本 TPS624xx-Q1 支持对低功耗处理器进行单引脚控制的简单动态电压调节。TPS624xx-Q1 器件系列可在 2.25 MHz 固定开关频率下运行，在轻负载电流情况下会进入省电模式，以便在整个负载电流范围内保持高效率。对于低噪声应用，可通过拉高 MODE/DATA 引脚来强制器件进入固定频率 PWM 模式。关断模式可以将电流消耗降低至 1.2 μA 的典型值。此器件允许使用小型电感器和电容器，可实现一个小型解决方案尺寸。

商品特性

符合汽车应用要求，具有符合 AEC - Q100 标准的下列特性：
- 器件温度等级 1: -40°C 至 125°C 的工作结温范围
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C4B
高效率 - 高达 95%
VIN 范围为 2.5 V 至 6 V
2.25 MHz 固定频率运行
EasyScale™ 可选单引脚串行接口
轻负载电流状态下进入节能模式
180° 异相运行
PWM 模式下的输出电压精度 ±1%
适用于两个转换器的典型 32 μA 静态电流
可实现最低压降的 100% 占空比

应用领域

汽车负载点稳压器
ADAS 摄像头模块
后视镜更换 (CMS)
信息娱乐系统与仪表组

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6V
	输出电压	1.15V~1.8V；1.2V
	输出电流	1A；600mA
	开关频率	2.25MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	32uA
	开关管(内置/外置)	内置
	输出类型	可调
