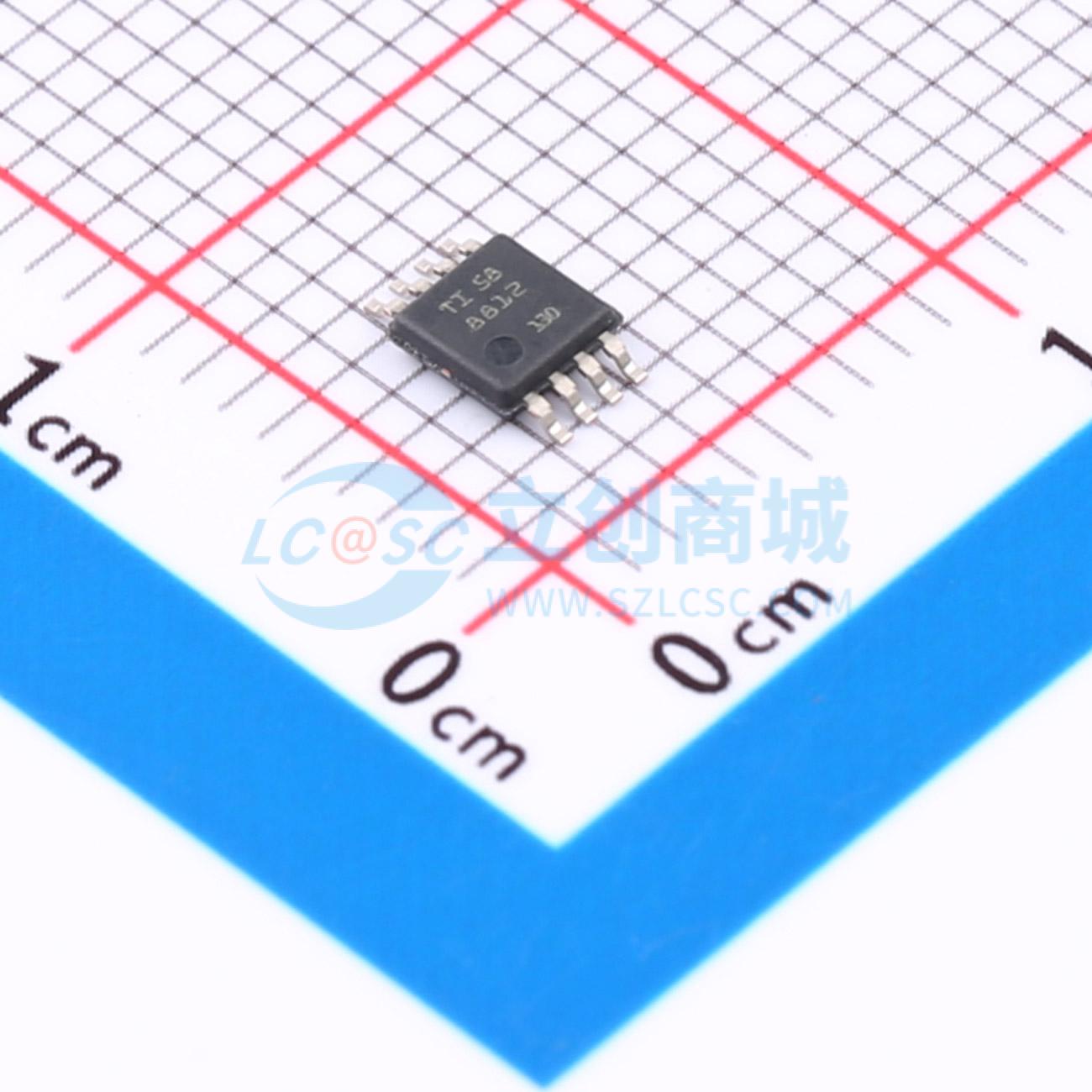

TLV8812DGKT实物图

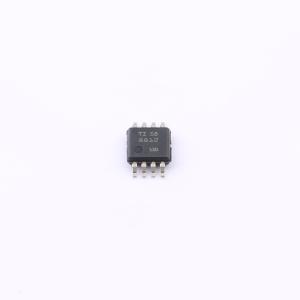

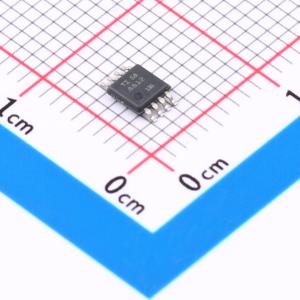

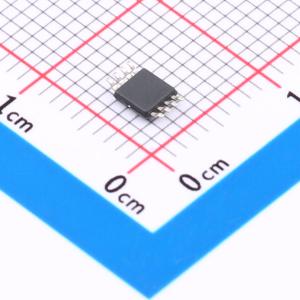

  • TLV8812DGKT商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TLV8812DGKT

TLV8812DGKT

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
TLV8812 适用于成本优化型系统的双通道 425nA 纳瓦级功率精密运算放大器
品牌名称
TI(德州仪器)
商品型号
TLV8812DGKT
商品编号
C2876504
商品封装
VSSOP-8​
包装方式
编带
商品毛重
0.096克(g)

商品参数

属性参数值
商品目录运算放大器
放大器数双路
最大电源宽度(Vdd-Vss)5.5V
轨到轨轨到轨输出
增益带宽积(GBP)6kHz
输入失调电压(Vos)500uV
输入失调电压温漂(Vos TC)1uV/℃
压摆率(SR)1.4V/ms
输入偏置电流(Ib)0.1pA
属性参数值
输入失调电流(Ios)-
噪声密度(eN)450nV/√Hz@1kHz
共模抑制比(CMRR)98dB
输入失调电流温漂(Ios TC)-
静态电流(Iq)425nA
输出电流10mA
工作温度-40℃~+125℃
单电源1.7V~5.5V

商品概述

TLV8811(单通道)和TLV8812(双通道)系列精密超低功耗运算放大器是面向电池供电无线设备和低功耗有线设备中的成本优化型、“始终开启”感测应用的理想选择。凭借6kHz带宽、425nA静态电流以及削减至500μv以下的偏移电压,TLV881x放大器具备高精度特性,同时能够为注重电池寿命的设备(例如,CO气体检测器和便携式电子器件)将功耗降至最低。此类器件的互补金属氧化物半导体(CMOS)输入级经过精心设计,能够实现超低安培电流,从而降低IBIAS和IOS误差,否则将影响高源阻抗感测应用的绝佳选择。此外,内置的电磁干扰(EMI)保护功能可降低器件对手机、WiFi、无线发射器、标签阅读器所发出意外射频(RF)信号的敏感度。 TLV8811(单通道)和TLV8812(双通道)两个版本分别采用符合行业标准的5引脚SOT - 23和8引脚VSSOP封装。

商品特性

  • 对于成本优化型系统毫微功耗电源电流:425nA
  • 通道偏移电压:500μν(最大值)
  • TcVos:1μν/°C
  • 增益带宽:6kHz
  • 单位增益稳定
  • 低输入偏置电流:100fA
  • 宽电源电压范围:1.7V至5.5V
  • 轨到轨输出
  • 无输出反转
  • EMI保护
  • 温度范围:-40°C至125°C
  • 行业标准封装:
    • 5引脚小外形尺寸晶体管(SOT)-23封装(单通道版本)
    • 8引脚超薄小外形尺寸(VSSOP)封装(双通道版本)

应用领域

  • 气体检测器(CO和O₂)
  • PIR运动检测器电流感测
  • 温度调节装置
  • IoT(物联网)远程传感器
  • 有效的射频识别(RFID)阅读器和标签
  • 便携式医疗设备
  • 便携式血糖监护仪

优惠活动

购买数量

(250个/圆盘,最小起订量 1 个)
起订量:1 个250个/圆盘

总价金额:

0.00

近期成交0
