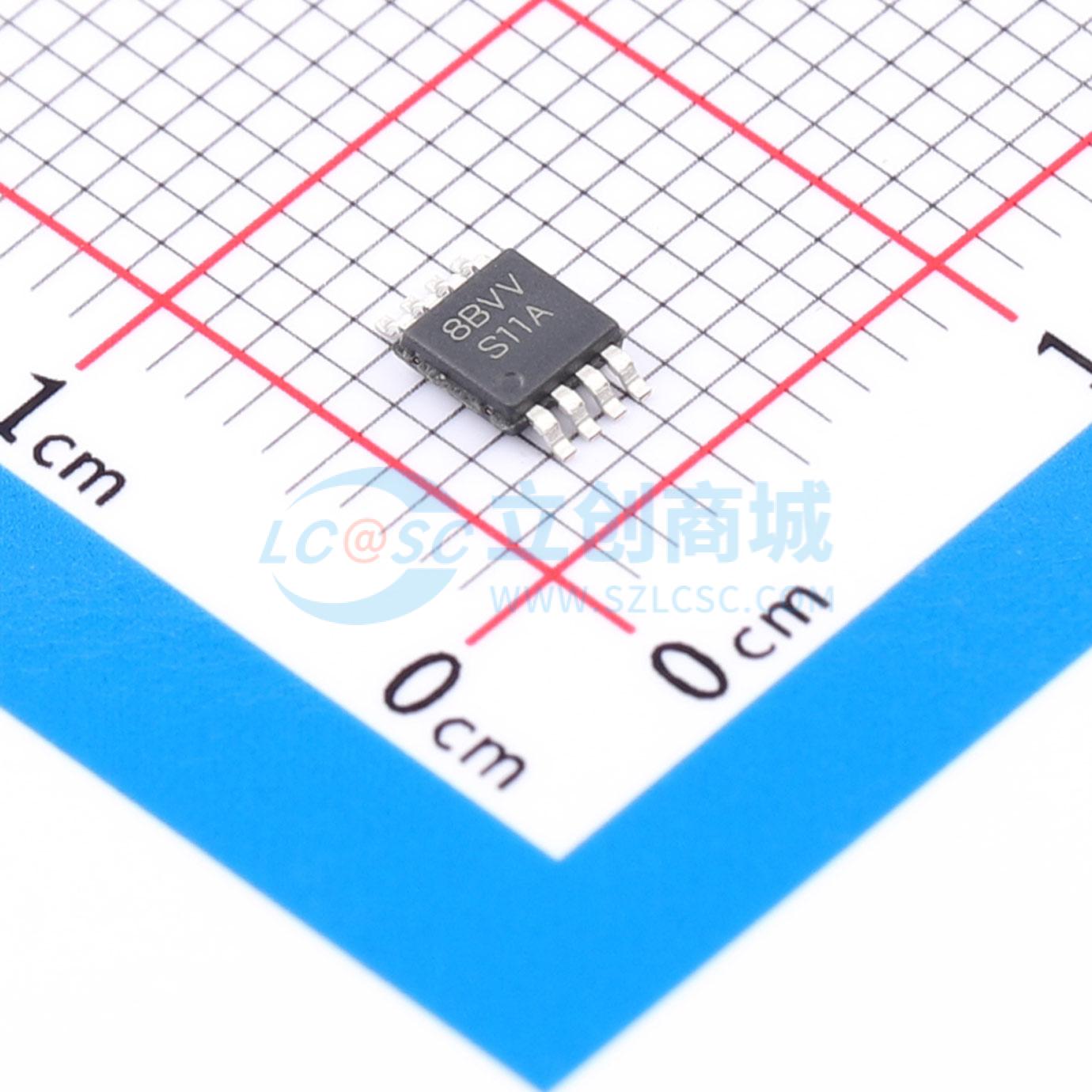

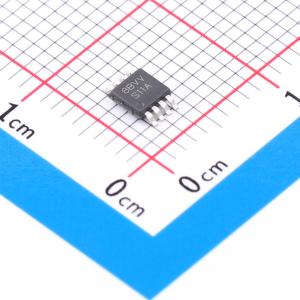

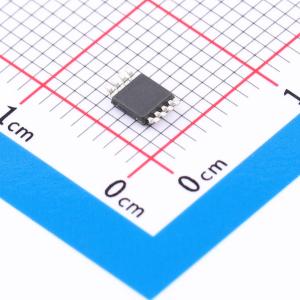

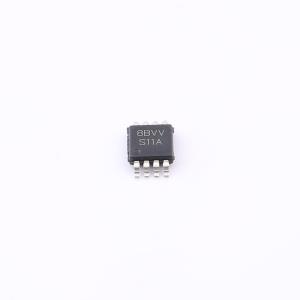

温馨提醒：图片仅供参考，商品以实物为准
LM2682MMX/NOPB
LM2682MMX/NOPB
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2682 开关电容器倍压逆变器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2682MMX/NOPB
- 商品编号
- C2876479
- 商品封装
- VSSOP-8-0.65mm
- 包装方式
- 编带
- 商品毛重
- 0.118554克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 工作电压(Vin) | 2V~5.5V | |
| 静态电流(Iq) | 300uA | |
| 输出电阻 | 90Ω | |
| 能量效率 | 94% | |
| 开关频率 | 6kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 功能类型 | 反相 | |
| 输出电压(Vout) | 4V~11V | |
| PFM模式 | 不支持 | |
| 输出电流(Iout) | 10mA |
商品概述
LM2682是一款CMOS电荷泵电压反相器，能够将+2.0V至+5.5V范围内的正电压分别转换为对应的-4.0V至-11.0V负电压。LM2682使用三个低成本电容器，可提供10 mA的输出电流，且不存在基于电感电路的成本、尺寸和电磁干扰问题。其工作电流仅为150 μA，在大多数负载下工作效率超过90%，为电池供电系统提供了理想的性能。LM2682的开关频率为6 kHz。
商品特性
- 输入电源电压反相并加倍
- 小型VSSOP封装和SOIC封装
- 典型输出阻抗为90Ω
- 10 mA时典型功率效率为94%
应用领域
- LCD对比度偏置
- 砷化镓功率放大器偏置
- 接口电源
- 手持仪器
- 笔记本电脑和个人数字助理（PDA）
