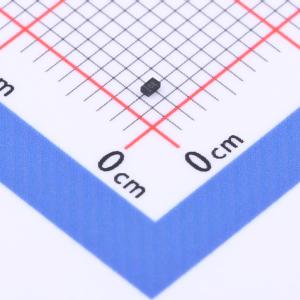

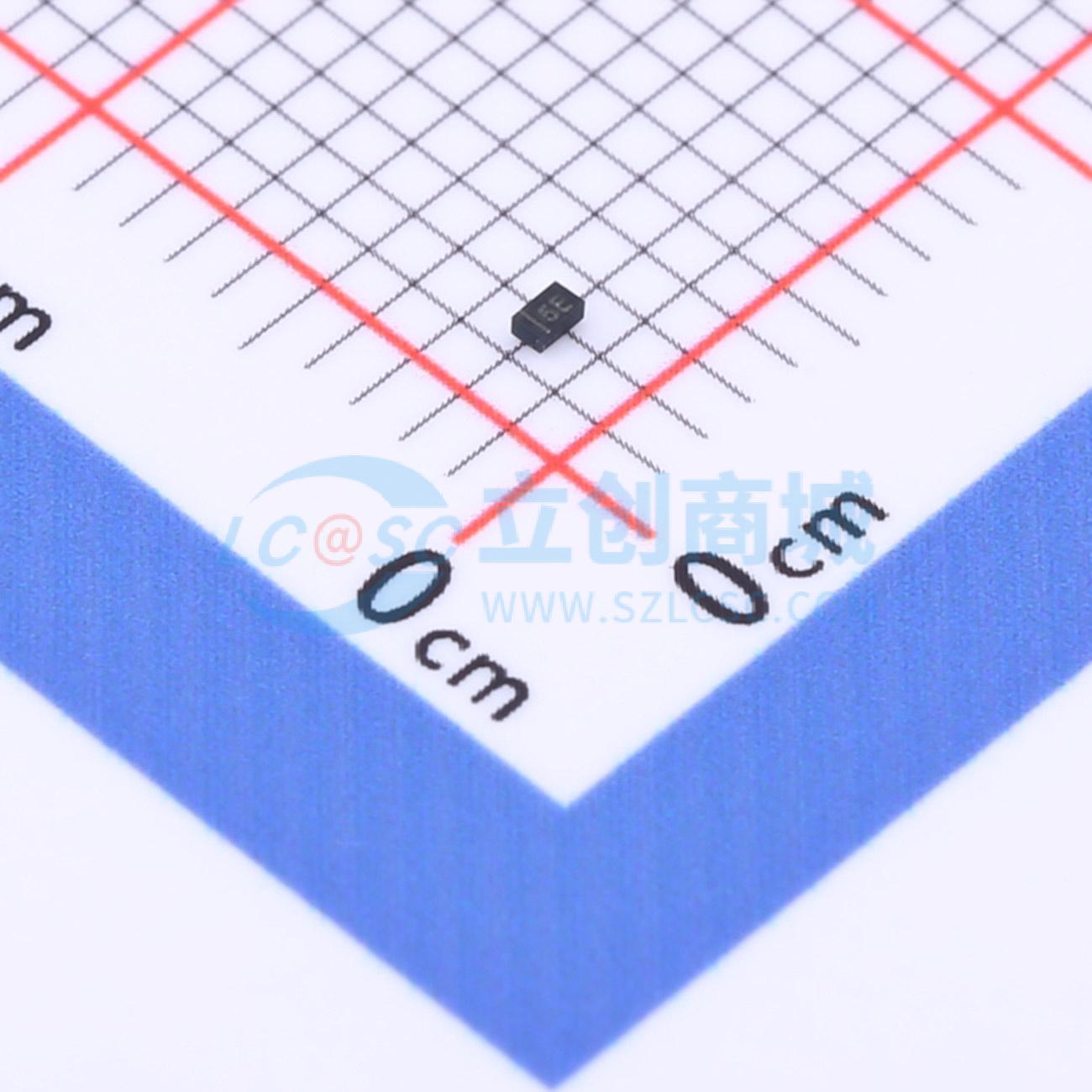

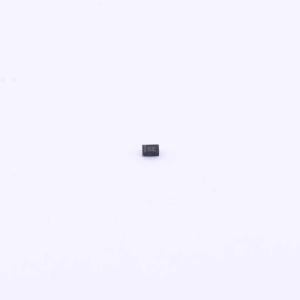

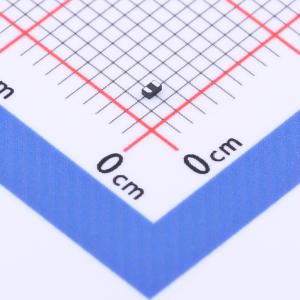

温馨提醒：图片仅供参考，商品以实物为准
PESDHC2FD5VUHF
单向 5V截止 峰值浪涌电流：100A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PESDHC2FD5VUHF静电放电（ESD）保护器专为在手机、笔记本电脑和个人数字助理（PDA）等便携式应用中替代多层压敏电阻（MLV）而设计。它们的特点是具有大截面积结，可传导高瞬态电流，与MLV相比，在电路板级保护方面具有出色的电气特性，如响应时间快、工作电压低、钳位电压低且无器件性能退化问题。PESDHC2FD5VUHF可保护敏感半导体元件免受静电放电（ESD）和其他电压感应瞬态事件造成的损坏或故障。PESDHC2FD5VUHF采用DFN1006 - 2L封装，工作电压为5伏。它为设计师提供了灵活性，可在不适合使用阵列的应用中保护一条单向线路。此外，在电路板空间有限的应用中，它可以灵活地分布在电路板周围。
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PESDHC2FD5VUHF
- 商品编号
- C2875793
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 100A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1kW@8/20us | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 230pF |
商品概述
PESDHC2FD5VUHF静电放电（ESD）保护器专为在手机、笔记本电脑和个人数字助理（PDA）等便携式应用中替代多层压敏电阻（MLV）而设计。它们的特点是具有大截面积结，可传导高瞬态电流，与MLV相比，在电路板级保护方面具有出色的电气特性，如响应时间快、工作电压低、钳位电压低且无器件性能退化问题。PESDHC2FD5VUHF可保护敏感半导体元件免受静电放电（ESD）和其他电压感应瞬态事件造成的损坏或故障。PESDHC2FD5VUHF采用DFN1006 - 2L封装，工作电压为5伏。它为设计师提供了灵活性，可在不适合使用阵列的应用中保护一条单向线路。此外，在电路板空间有限的应用中，它可以灵活地分布在电路板周围。
商品特性
- 每线1000W峰值脉冲功率（tP = 8/20μs）
- DFN1006 - 2L封装
- 典型响应时间 < 1 ns
- 单向配置
- 低钳位电压
- 符合RoHS标准
- 数据线瞬态保护符合IEC 61000 - 4 - 2（ESD）±30kV（空气）、±30kV（接触）；IEC 61000 - 4 - 5（雷击）100A（8/20μs）
应用领域
- 手机及配件
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 无绳电话
- 数码相机
- 外设
