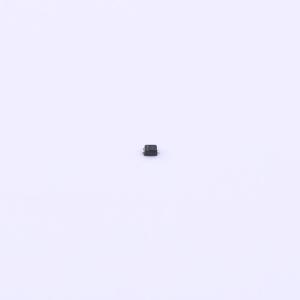

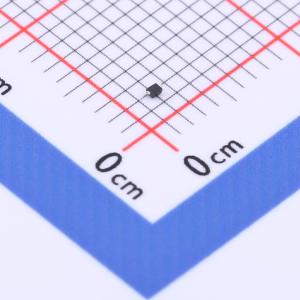

温馨提醒：图片仅供参考，商品以实物为准
PESDWC9D5VB
双向ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PESDWC9D5VB可保护敏感半导体元件，使其免受静电放电（ESD）及其他电压感应瞬态事件导致的损坏或故障。它们具有大截面积结，可传导高瞬态电流，具备用于电路板级保护的理想电气特性，如快速响应时间、低工作电压。在不适合使用阵列的应用中，它为设计人员提供了保护一条双向线路的灵活性。
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PESDWC9D5VB
- 商品编号
- C2875804
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9V | |
| 峰值脉冲功率(Ppp) | 40W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.7V | |
| 反向电流(Ir) | 1uA | |
| 类型 | ESD | |
| Cj-结电容 | 3pF |
商品概述
PESDWC9D5VB可保护敏感半导体元件，使其免受静电放电（ESD）及其他电压感应瞬态事件导致的损坏或故障。它们具有大截面积结，可传导高瞬态电流，具备用于电路板级保护的理想电气特性，如快速响应时间、低工作电压。在不适合使用阵列的应用中，它为设计人员提供了保护一条双向线路的灵活性。
商品特性
- 每线40W峰值脉冲功率（tp = 8/20μs）
- SOD - 923封装
- 可替代MLV(0402)
- 双向配置
- 典型响应时间 < 1ns
- 高ESD保护能力
- 低钳位电压
- 符合RoHS标准
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
