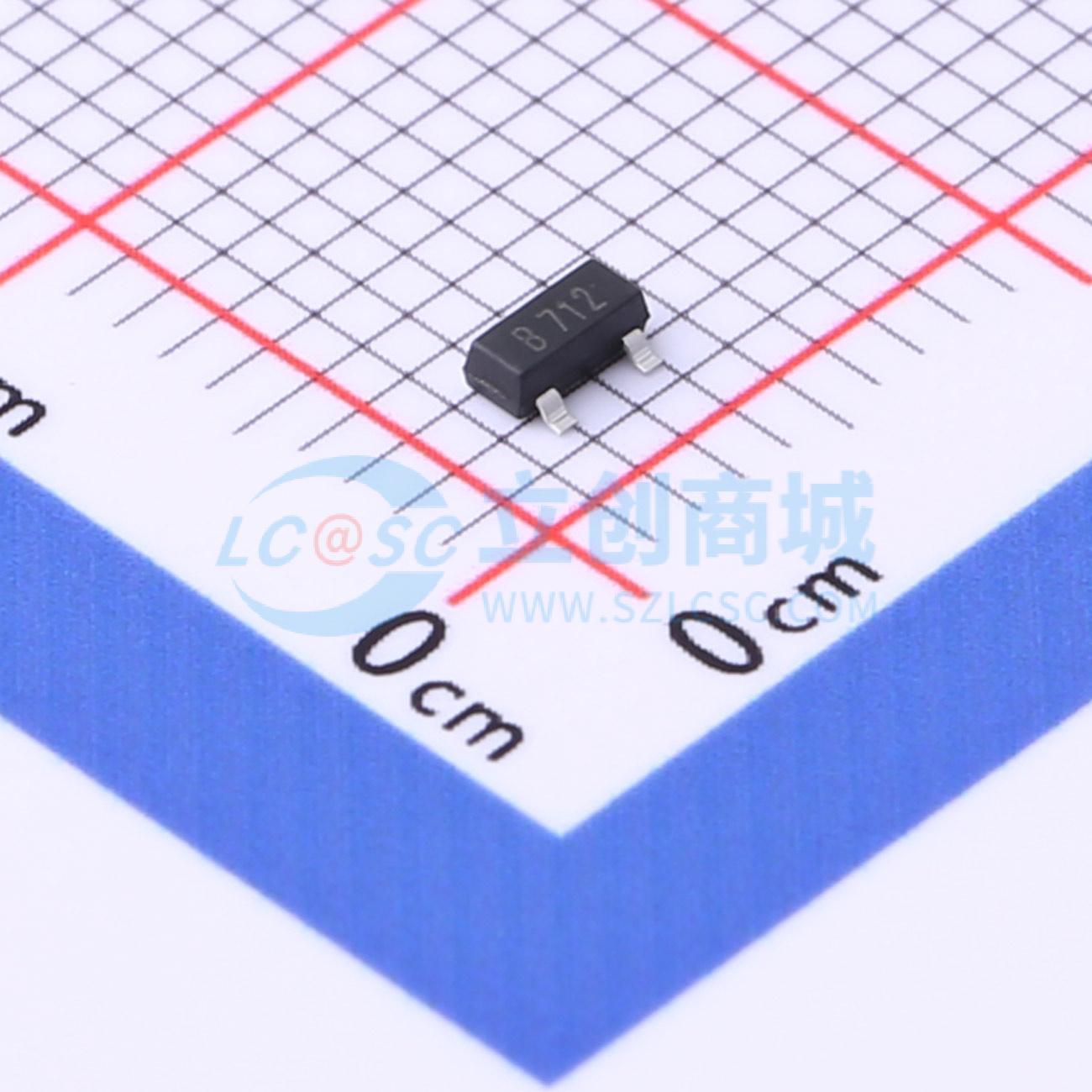

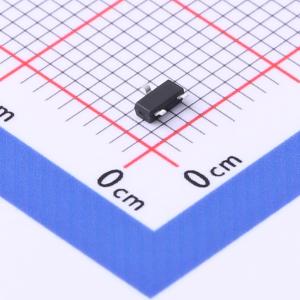

PSM712
双向ESD 12V 7V截止 峰值浪涌电流：15A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PSM712可保护敏感半导体元件，使其免受静电放电（ESD）及其他电压引起的瞬态事件导致的损坏或故障。它们具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如快速响应时间、低工作电压。在不适合使用阵列的应用中，它使设计人员能够灵活地保护一条双向线路。
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PSM712
- 商品编号
- C2875817
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V；7V | |
| 钳位电压 | 22V；28V | |
| 峰值脉冲电流(Ipp) | 15A@8/20us | |
| 峰值脉冲功率(Ppp) | 400W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7.5V；13.3V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品概述
PSM712可保护敏感半导体元件，使其免受静电放电（ESD）及其他电压引起的瞬态事件导致的损坏或故障。它们具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如快速响应时间、低工作电压。在不适合使用阵列的应用中，它使设计人员能够灵活地保护一条双向线路。
商品特性
- 每线400W峰值脉冲功率（tP = 8/20μs）
- SOT - 23封装
- 双向配置
- 保护一个电源或I/O端口
- ESD保护能力> 15 kV
- 低钳位电压
- 符合RoHS标准
- 数据线瞬态保护符合IEC 61000 - 4 - 2（ESD）±15KV（空气）、±8KV（接触）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）
应用领域
- RS - 485
- 安全系统
- 自动取款机
- HFC系统
