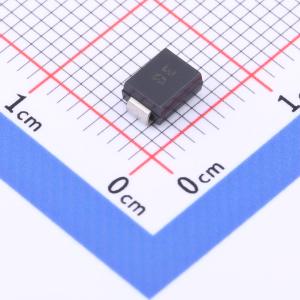

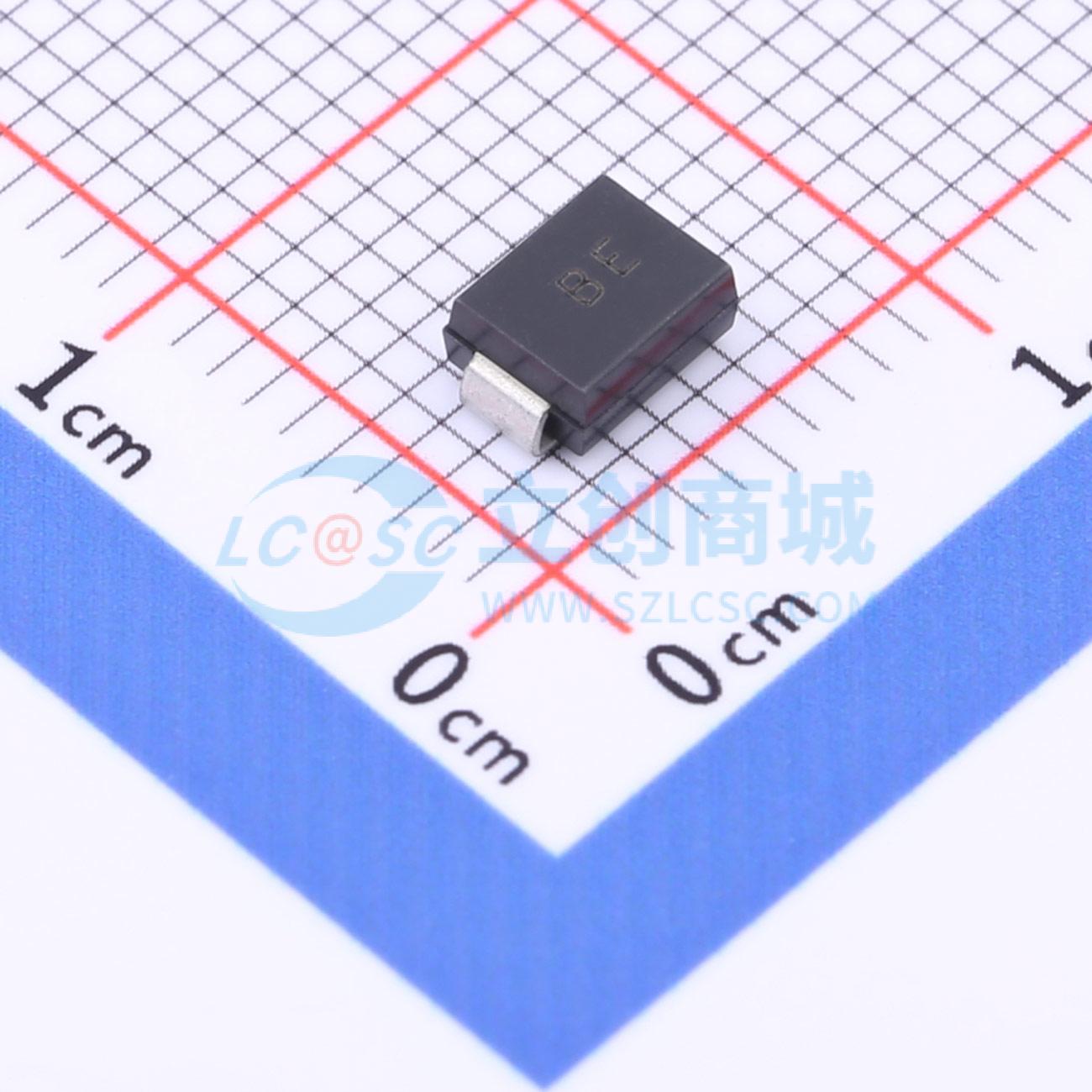

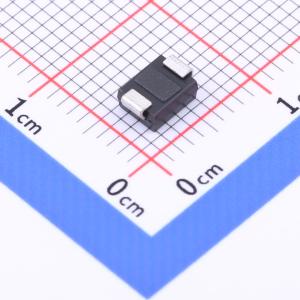

SMBJ12CA
双向TVS 12V截止 峰值浪涌电流：30.2A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SMBJ 系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。
- 品牌名称
- Prisemi(芯导)
- 商品型号
- SMBJ12CA
- 商品编号
- C2875829
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 19.9V | |
| 峰值脉冲电流(Ipp) | 30.2A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W@10/1000us | |
| 击穿电压 | 14.7V | |
| 反向电流(Ir) | 1uA | |
| 类型 | TVS |
商品概述
SMBJ系列专门设计用于保护敏感电子设备，使其免受雷击和其他瞬态电压事件引起的电压瞬变影响。
商品特性
- 无卤
- 符合RoHS标准
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 快速响应时间：从0V到最小击穿电压（VBR min）典型值小于1.2ps
- 在10*1000μs波形下具有600W的峰值脉冲功率能力，重复率（占空比）：0.01%
应用领域
- 瞬态电压抑制（TVS）器件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、Vcc总线和其他易受影响的电路保护。
