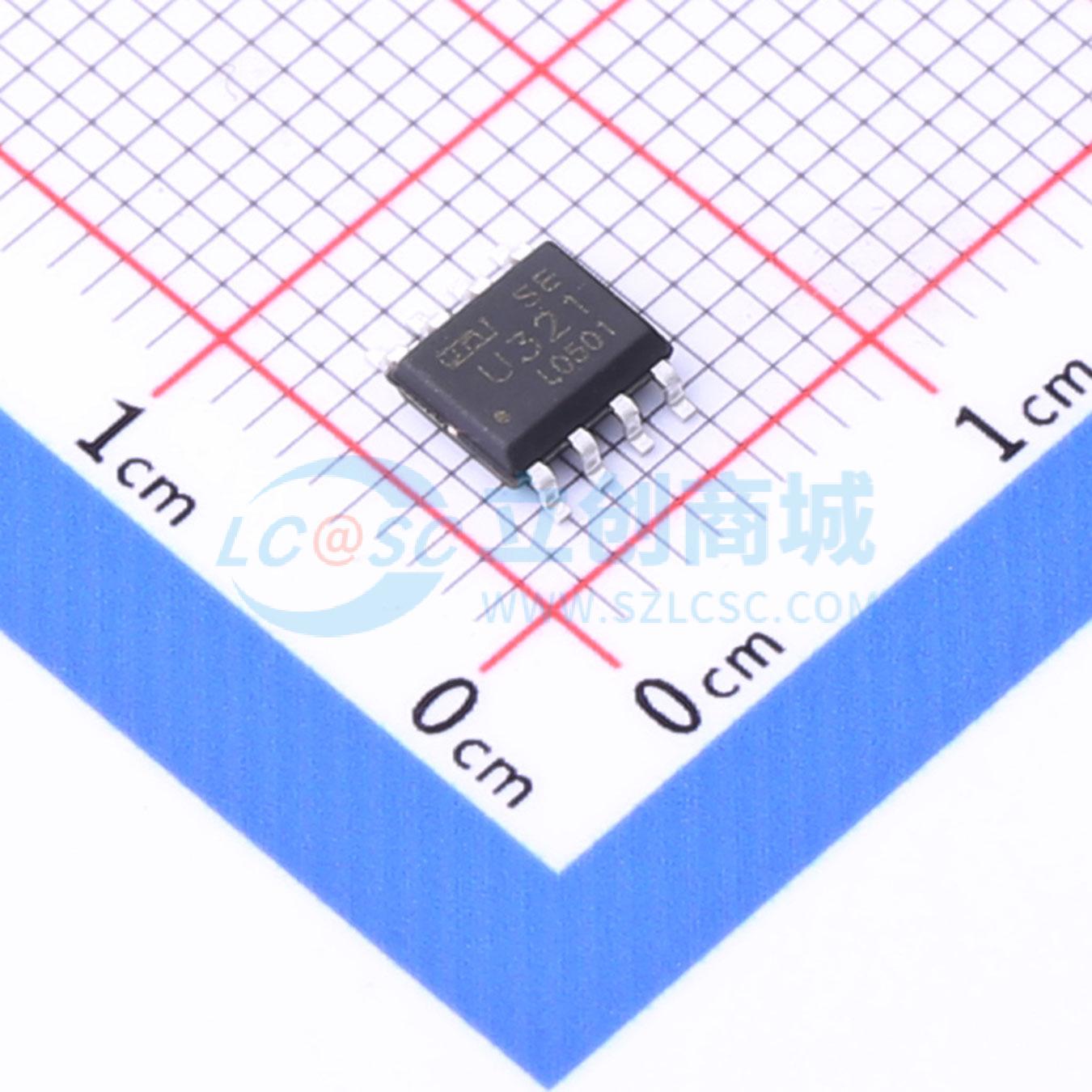

U321

高性能、低成本离线式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: U321是一款高性能低成本PWM控制功率器,适用于离线式小功率降压型应用场合,外围电路简单,器件个数少。产品启动模块内置高耐压MOSFET,支持降压和升降压拓扑,具有多模式控制、无异音工作、良好的线性调整率和负载调整率等特性。
品牌名称: UN(友恩)
商品型号: U321
商品编号: C2875849
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.159克(g)

商品参数

	属性	参数值
	拓扑结构	降压-升压式；降压式
	特性	恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+85℃
	输出电压	12V

商品概述

U321 是一款高性能低成本PWM 控制功率器，适用于离线式小功率降压型应用场合，外围电路简单、器件个数少。同时产品启动模块内置高耐压MOSFET 可提高系统浪涌耐受能力。与传统的PWM 控制器不同，U321 内部无固定时钟驱动MOSFET，系统开关频率随负载变化可实现自动调节。同时芯片采用了多模式PWM 控制技术，有效简化了外围电路设计，提升线性调整率和负载调整率并消除系统工作中的可闻噪音。此外，芯片内部峰值电流检测阈值可跟随实际负载情况自动调节，可以有效降低空载情况下的待机功耗。 U321 集成有完备的带自恢复功能的保护功能：VDD 欠压保护、逐周期电流限制、输出过压保护、过热保护、过载保护和VDD 过压保护等。

商品特性

集成 650V 高压启动电路
多模式控制、无异音工作
支持降压和升降压拓扑
默认 12V 输出（FB 脚悬空）
待机功耗低于 50mW
良好的线性调整率和负载调整率
集成软启动电路
内部保护功能：
- 过载保护 (OLP)
- 逐周期电流限制 (OCP)
- 输出过压保护 (OVP)
- VDD 过压、欠压和电压箝位保护

应用领域

小家电电源
工业控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

近期成交0单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	开关频率	40kHz~60kHz
	晶体管耐压	650V
