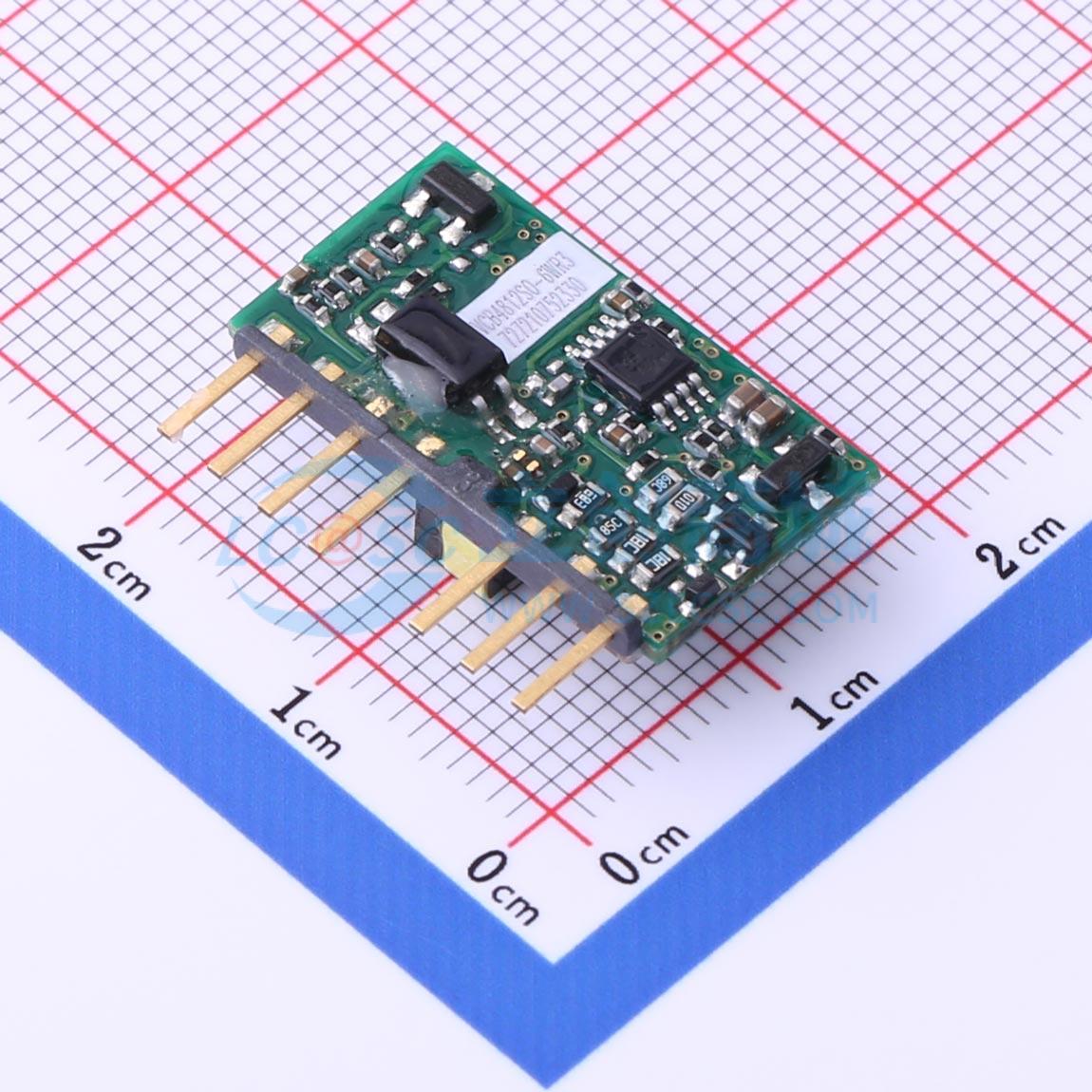

温馨提醒：图片仅供参考，商品以实物为准
VCB4812SO-6WR3
DC/DC电源模块，宽电压输入，隔离稳压单路输出，SIP封装，具备多种保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- VCB4812SO-6WR3
- 商品编号
- C2875868
- 商品封装
- SIP,22x8.2mm
- 包装方式
- 托盘
- 商品毛重
- 2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | - | |
| 输出通道数 | 1 | |
| 输出功率 | 6W | |
| 工作电压(Vin) | 36V~75V | |
| 转换效率 | 83% | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | 500mA | |
| 最大容性负载 | 470uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 欠压保护；短路保护；过流保护；轻载高效模式 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 460kHz | |
| 静态电流 | - | |
| 纹波噪声 | 100mVp-p | |
| 长度 | 22mm | |
| 宽度 | 12.8mm | |
| 高度 | 8.2mm | |
| 稳压类型 | 稳压型 |
商品概述
VCB48_SO-6WR3系列产品输出功率为6W，2:1宽电压输入范围，效率高达85%，1500VDC的常规隔离电压，允许工作温度-40℃ to +85℃，具有输入欠压保护，输出过流、短路保护功能。
商品特性
- 宽输入电压范围（2:1）
- 效率高达85%
- 空载功耗低至0.14W
- 隔离电压1500VDC
- 输入欠压保护，输出短路、过流保护
- 工作温度范围：-40°C to +85°C
- 国际标准引脚方式
- 通过EN62368认证
应用领域
- 通信
- 医疗
- 工控
- 电力
- 仪器仪表
