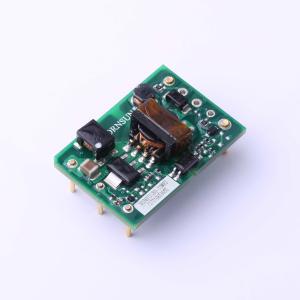

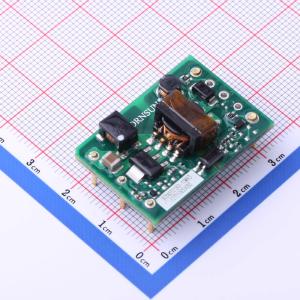

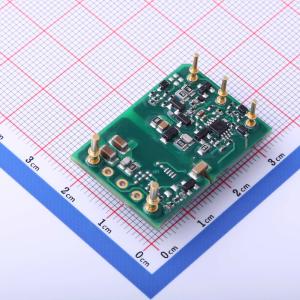

VCB4812SBO-10WR3
10W隔离式DC-DC转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：宽2:1输入电压范围。 高达88%的高效率。 I/O隔离测试电压1500VDC。 输入欠压保护、输出短路、过流、过压保护。 工作环境温度范围：-40℃至+85℃。 行业标准1/16砖。应用：通信领域，如交换机、中继器、智能通信网关、GPS同步时钟和4G/5G基站
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- VCB4812SBO-10WR3
- 商品编号
- C2875903
- 商品封装
- DIP,33x22.9mm
- 包装方式
- 托盘
- 商品毛重
- 9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 10W | |
| 工作电压(Vin) | 36V~75V | |
| 转换效率 | 87% | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | 833mA | |
| 最大容性负载 | 470uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 欠压保护；短路保护；过压保护；过流保护；轻载高效模式 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 300kHz | |
| 静态电流 | 4mA | |
| 纹波噪声 | 100mVp-p | |
| 长度 | 33.02mm | |
| 宽度 | 22.86mm | |
| 高度 | 11.4mm |
商品特性
- 宽输入电压范围（2:1）
- 效率高达88%
- 隔离电压1500VDC
- 输入欠压保护，输出短路、过流、过压保护
- 工作温度范围：-40°C to +85°C
- 标准1/16砖封装
- 通过EN62368认证
- 满足UL62368认证
应用领域
- 通信领域
- 交换机
- 中继器
- 智能通信网关
- GPS时钟同步
- 46/56基站相关直流供电等设备
