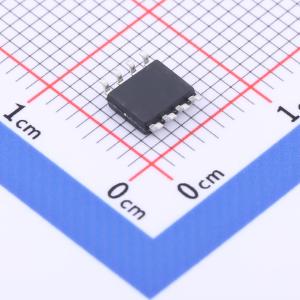

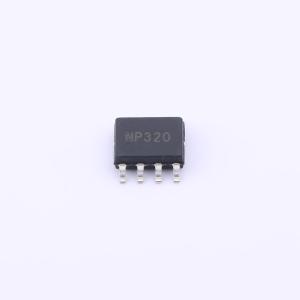

温馨提醒：图片仅供参考，商品以实物为准
PNM8P30V20
耐压:30V 电流:23A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- MOSFET提供了快速开关、低导通电阻和成本效益的最佳组合。
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PNM8P30V20
- 商品编号
- C2875808
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.146克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 23A | |
| 导通电阻(RDS(on)) | 4.9mΩ@4.5V | |
| 耗散功率(Pd) | 2.72W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 43nC@4.5V | |
| 输入电容(Ciss) | 3.88nF | |
| 反向传输电容(Crss) | 225pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 690pF |
商品特性
- 漏源导通电阻（RDS(on)）（最大值 0.011 Ω）@栅源电压（VGS）=10V
- 栅极电荷（典型值 80 nC）
- 最大结温范围（175 °C）
