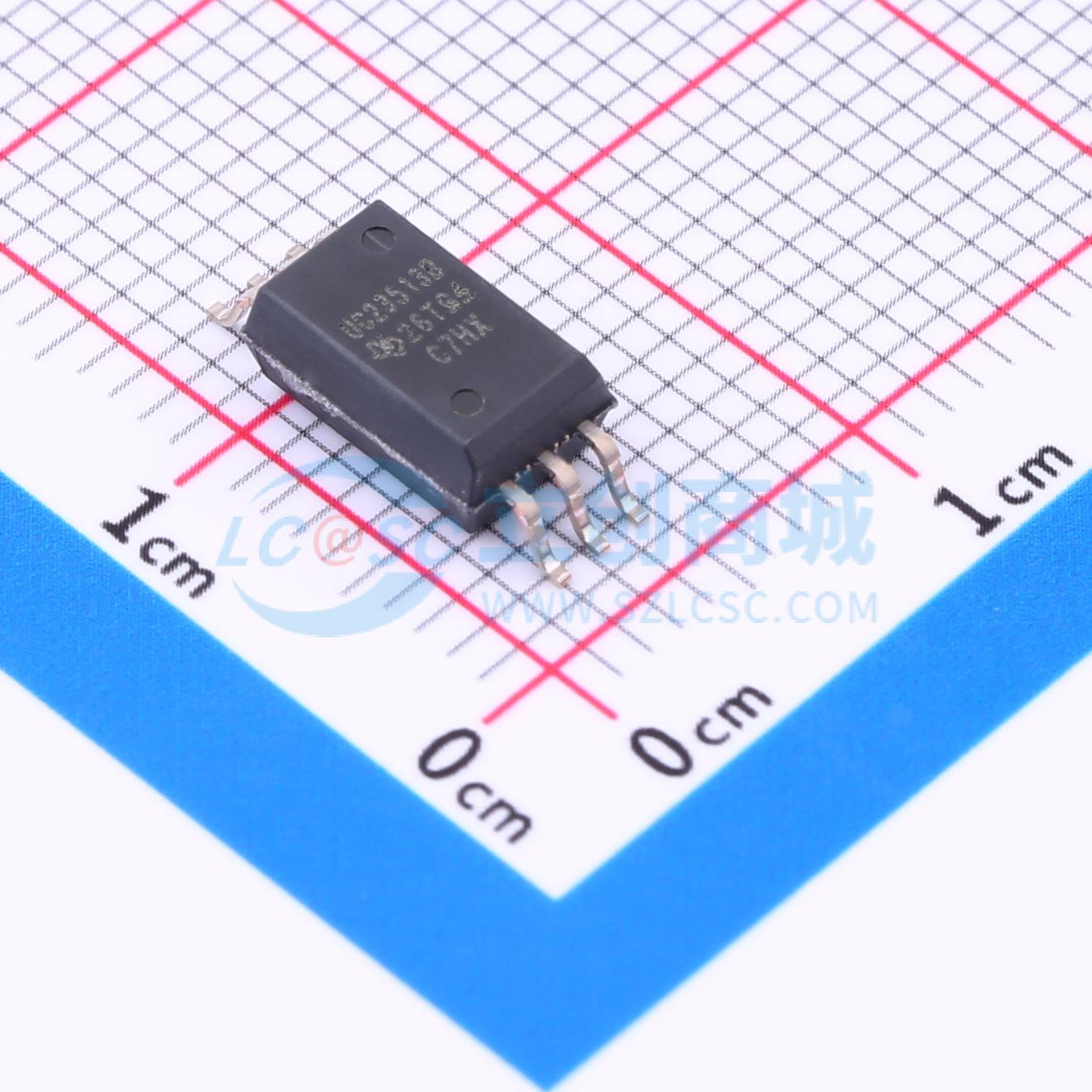

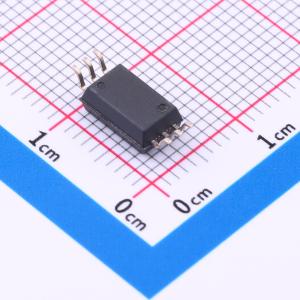

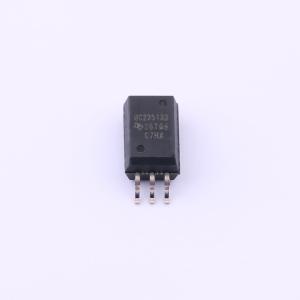

UCC23513BDWYR

UCC23513 是一款光兼容单通道隔离式 IGBT、SiC 和 MOSFET 栅极驱动器，具有 3A 峰值输出电流和 5KVRMS 增强型隔离等级。高达 33V 的电源电压范围允许使用双极性电源来有效驱动 SiC 功率 FET。 UCC23513 可以驱动高端（带外部自举二极管和电容器）和低端功率 FET。此器件与传统基于光耦合的栅极驱动器相比，引脚完全兼容，同时性能得到了进一步升级。性能亮点包括高共模瞬态抗扰度(CMTI)、低传播延迟和小脉冲宽度失真。严格的过程控制保证了较小的部件间偏移。输入级是仿真二极管，这与传统 LED 相比，具有长期可靠性和出色的老化特性。此外，绝缘材料采用材料组 I 模压混合物，相对漏电起痕指数高于 600V，具有更高的绝缘强度和可靠性。UCC23513 的高性能和可靠性以及扩展型 SO - 6 封装、大于 8.5mm 的间隙和爬电距离使其适用于电机驱动和太阳能、直流电机控制、工业电源和电器中的逆变器应用。较高的工作温度为以前传统光耦合器无法支持的应用提供了机会。

• 光耦容输入的 5kV RMS 单通道隔离式栅极驱动器
• 3A 最大峰值输出电流
• 13.2V 至 33V 输出驱动器电源电压
• 115ns（最大值）传播延迟
• 25ns（最大值）部件对部件延迟匹配度
• 100kV/μs 最小共模瞬态抗扰度(CMTI)
• 隔离栅寿命大于 40 年
• 输入引脚具有 7V 反极性电压处理能力
• 扩展型 SO - 6 封装，爬电距离和间隙大于 8.5mm
• 工作结温范围 T J： - 40°C 至 + 130°C
• 安全相关认证：
  • V ISO：UL 1577 标准下，长达 1 分钟的 5kVRMS 隔离电压
  • V IOSM：8kV PK 可承受的隔离浪涌电压
  • VIOWM：1kV 工作电压
  • CSA 组件验收通知 5A，IEC 60950 - 1 和 IEC61010 - 1 终端设备标准（计划）
  • 符合 GB4943.1 - 2011 标准的 CQC 认证（计划）

• 工业电机控制驱动
• 工业电源、UPS
• 光伏逆变器
• 感应加热
