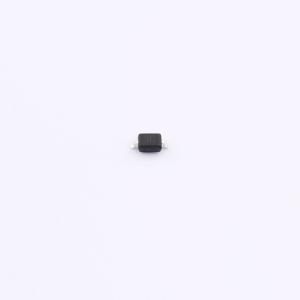

温馨提醒：图片仅供参考，商品以实物为准
TUSD03FBXL
单通道超低电容ESD二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款低容静电放电（ESD）抑制器有助于保护敏感电子设备免受静电放电影响。它们可增强集成电路的片上保护功能，非常适合对低电容要求较高的低压、高速信号线应用。可用于WAN/LAN、IEEE1394、HDMI和GPIO等高速协议的数据端口.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TUSD03FBXL
- 商品编号
- C28642314
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.026333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 5.5V；7.5V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 72W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5V | |
| 反向电流(Ir) | 500nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 0.4pF |
商品特性
- 低工作电压：3.3V
- 超低电容：0.4pF（典型值）
- 超低泄漏：纳安级
- 低钳位电压
- IEC 61000-4-2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV
- IEC61000-4-4（EFT）40A（5/50ns）
- IEC61000-4-5（浪涌）8A（8/20μs）
- 2引脚无引脚封装
- 这些是无铅器件
- 响应时间通常 < 1 ns
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- USB 2.0 电源和数据线
