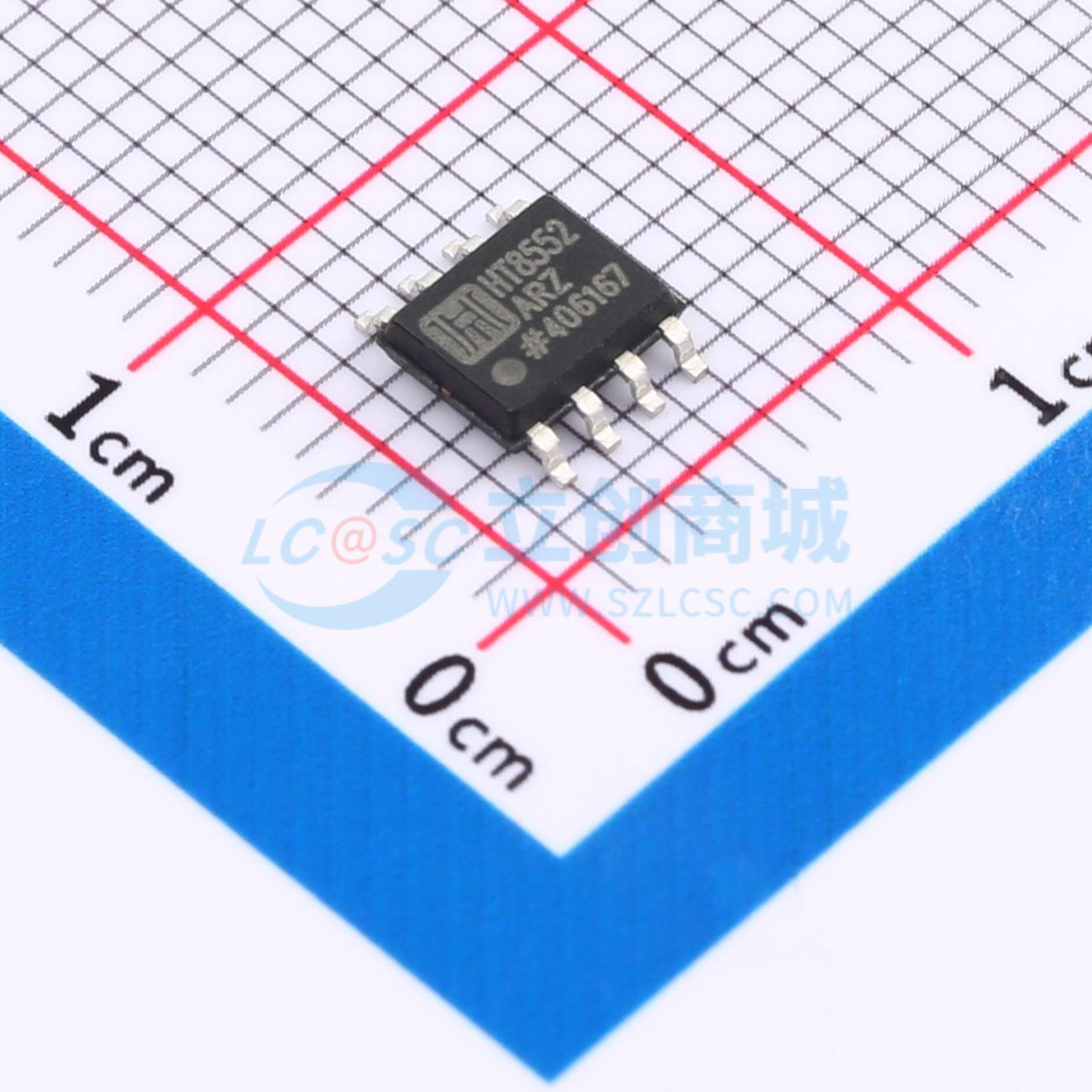

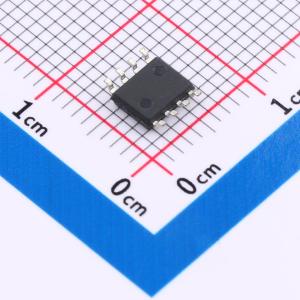

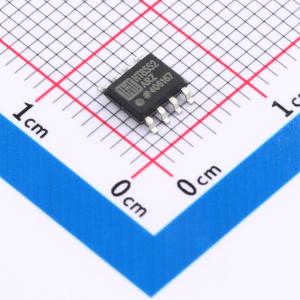

HT8552ARZ

零漂移、轨到轨输入/输出运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 精密运放：双路CMOS 零漂移 1.5Mhz
品牌名称: HTCSEMI(海天芯)
商品型号: HT8552ARZ
商品编号: C28646423
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1128克(g)

商品参数

	属性	参数值
	商品目录	精密运放
	增益带宽积(GBP)	1.8MHz
	输入偏置电流(Ib)	20pA
	输入失调电压(Vos)	1uV
	共模抑制比(CMRR)	110dB
	压摆率(SR)	0.95V/us
	输出电流	65mA
	轨到轨	轨到轨输入,轨到轨输出

	属性	参数值
	输入失调电压温漂(Vos TC)	10nV/℃
	静态电流(Iq)	180uA
	工作温度	-45℃~+125℃
	单电源	1.8V~5.5V
	双电源(Vee ~ Vcc)	900mV~2.75V；-2.75V~-900mV
	最大电源宽度(Vdd-Vss)	5.5V
	噪声密度(eN)	38nV/√Hz@1kHz
	输入失调电流(Ios)	10pA

商品概述

HT855X 放大器是单电源/双电源/四电源、微功耗、零漂移 CMOS 运算放大器，该放大器带宽为 1.8MHz，具备轨到轨输入和输出能力，单电源工作电压范围为 1.8V 至 5.5V。HT855X 采用斩波稳定技术，可提供极低的失调电压（最大小于 5μV），且温度漂移近乎为零。每个放大器的静态电源电流低至 180μA，输入偏置电流低至 20pA，使其成为低失调、低功耗和高阻抗应用的理想选择。HT855X 具有出色的共模抑制比（CMRR），且不存在传统互补输入级的交越问题。这种设计在驱动模数转换器（ADC）时能实现卓越性能，不会降低差分线性度。 HT8551 提供 SOT23 - 5 和 SOP - 8 封装。HT8552 提供 MSOP - 8 和 SOP - 8 封装。HT8554 四通道放大器提供绿色 SOP - 14 和 TSSOP - 14 封装。在所有电源电压下，扩展温度范围为 - 45℃ 至 + 125℃，为设计提供了更大的灵活性。

商品特性

单电源工作电压范围：+1.8V~+5.5V
轨到轨输入/输出
增益带宽积：1.8MHz（典型值@25℃）
低输入偏置电流：20pA（典型值@25℃）
低失调电压：（最大值@25℃）
静态电流：每个放大器 180μA（典型值）
工作温度：-45℃~+125℃
零漂移：0.01μV/℃（典型值）
内置射频抗电磁干扰（EMI）滤波器
小封装

应用领域

传感器应用
温度测量
电子秤
手持式测试设备
电池供电仪器
