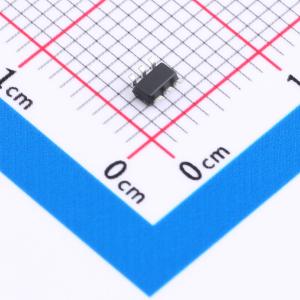

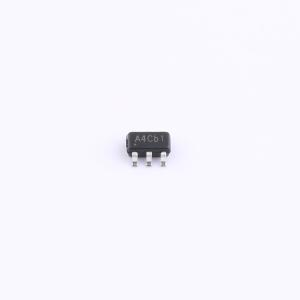

HT3302ARTZ

7V、1.5A、1.25MHz升压型，十通道白光LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LED驱动器:升压白光LED驱动器
品牌名称: HTCSEMI(海天芯)
商品型号: HT3302ARTZ
商品编号: C28646419
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.0403克(g)

商品参数

商品概述

HT3302是一款7.5V升压型DC/DC转换器，专为单节锂离子电池驱动单组10串或9x3串白光LED（WLED）而设计。HT3302采用电流模式、固定频率架构来调节LED电流，该电流通过外部电流检测电阻进行测量。其300mV的低反馈电压可降低功耗并提高效率。HT3302通过EN引脚支持高频PWM调光。HT3302具备软启动、欠压锁定、限流和热过载保护功能。

商品特性

工作电压：2.5 - 7.5V
最大输出电压：35V，可驱动10串白光LED灯串
最大驱动能力：9x3串或6x6串
效率高达90%
1.25MHz固定开关频率
300mV低反馈电压
支持PWM调光
开路保护
欠压锁定、软启动和热关断
内部1.5A限流

应用领域

5 - 7°液晶面板
手持电脑和个人数字助理（PDA）
数码相机小尺寸液晶显示屏

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.5V~7.5V
	开关频率	1.25MHz
	输出电压	2.5V~35V

	属性	参数值
	调光	PWM
	特性	过流保护(OCP)；过温保护(OTP)；欠压保护(UVP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
