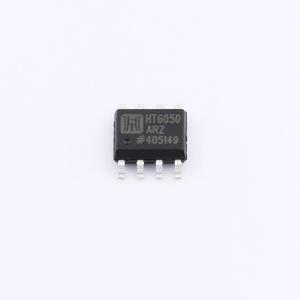

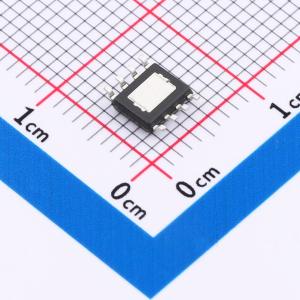

温馨提醒：图片仅供参考，商品以实物为准
HT6050ARZ
60V/2.5A宽输出范围，低纹波，同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HT6050是一款带内部开关的降压DC/DC稳压器,具备SKIP控制模式,将低静态电流与高开关频率相结合,可在广泛的负载电流范围内实现高效率的稳压。输入电压范围为4V-60V,输出电压范围为1VVIN,最大输出电流为3A。集成上下功率管,支持外部可调节软起动与输出电压追踪能力。
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT6050ARZ
- 商品编号
- C28646422
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1128克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~60V | |
| 输出电压 | 1V~60V | |
| 输出电流 | 2.5A | |
| 开关频率 | 200kHz~2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 20uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
HT6050是一款带内部开关的降压DC/DC稳压器，具备SKIP控制模式，将低静态电流与高开关频率相结合，可在广泛的负载电流范围内实现高效率的稳压。SKIP模式使用短的“突发”周期通过内部功率MOSFET切换电感电流，然后是休眠周期，在休眠周期中，电源开关关闭，负载电流由输出电容器提供。在轻负载时，突发周期占总周期时间的一小部分，使平均电源电流最小化，大大提高了轻负载时的效率。 HT6050具有4V - 60V的宽输入电压范围，从而最大限度地减少对外部浪涌抑制组件的需求。使其成为宽输入电源范围工业和高电池节数电池组应用的理想选择。 HT6050具有低阻值130mΩ高侧和95mΩ低侧功率管，可提供至少2.5A的输出电流能力，具有出色的负载和线路瞬态响应。 HT6050可应用于多种应用中，以有效地调节更高的电压。此稳压器非常适合48V汽车电源总线范围。附加功能包括：软启动，热关机，UVLO欠压锁定，门驱动器欠压锁定，最大占空比限制定时器，和智能电流限制关闭定时器。并且集成了输出短路保护，在FB电压较低时提供HICCUP模式以避免短路时过热。
商品特性
- 超低的20uA静态电流
- 输入电压范围：4V - 60V
- 输出电压范围：1V - VIN
- 集成上下功率管，最大输出电流3A
- 工作频率可配置：200KHz~2MHz
- CCM/DCM/PFM模式自适应切换
- 外部可调节软起动与输出电压追踪能力
- 可自动切换的旁路线性电源，提高高压轻载效率
- 提供接近100%占空比的超低输入输出压差
- 内部环路补偿，简化系统设计
- 电源正常指示
- 支持大负载电容启动
- 保护功能：UVLO/OCP/SCP/OTP
- 结温范围为 -40°C至 +125°C
- 所有端口都具备±2000V(HBM)ESD保护
- 提供增强散热ETSSOP - 16封装与ESOP - 8封装
应用领域
- 工控系统电源
- 宽电压输入范围电源
- 低纹波低噪声电源
- 汽车电子电源
