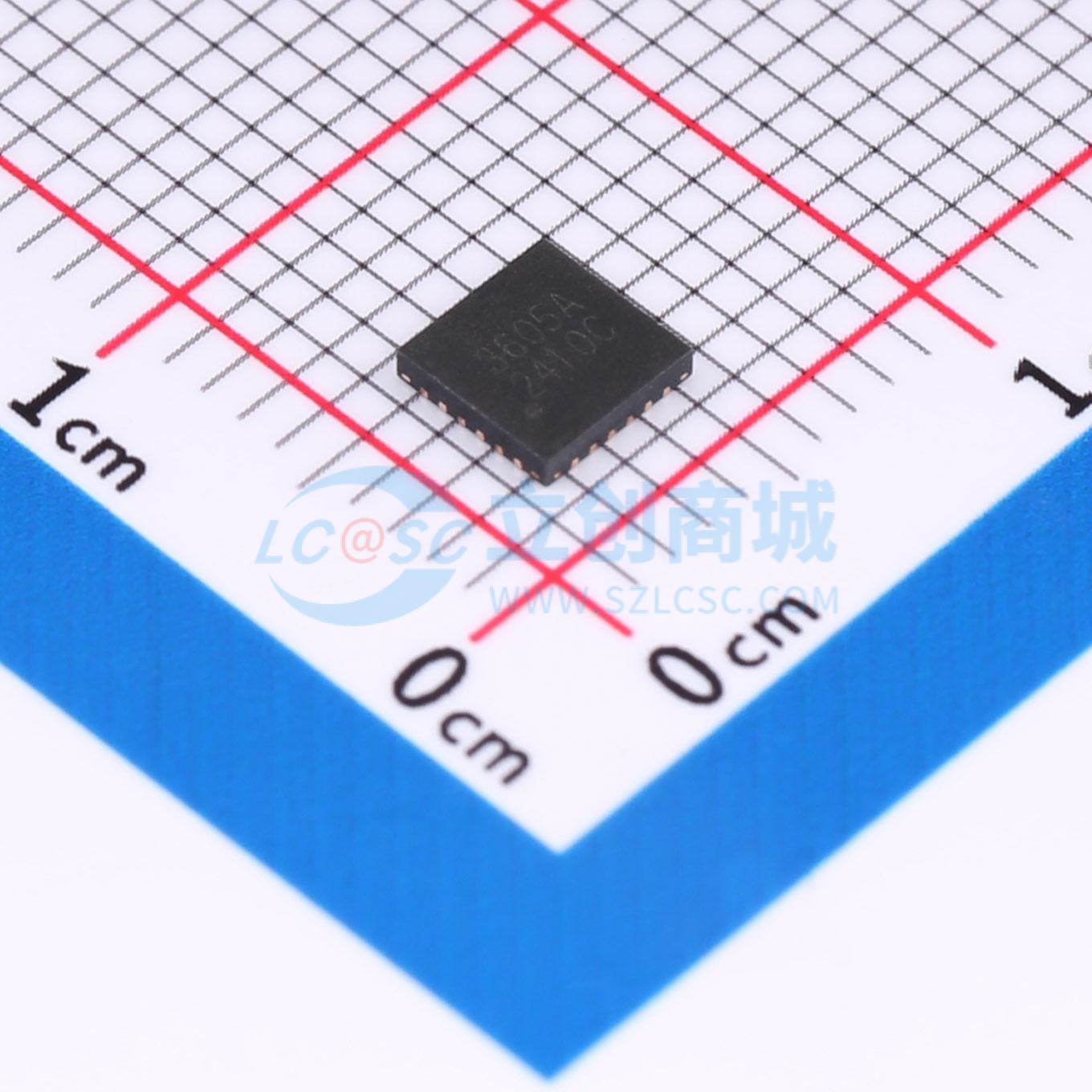

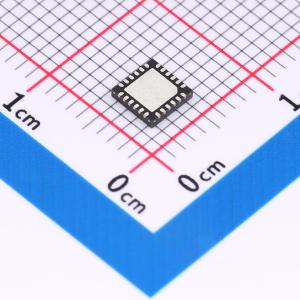

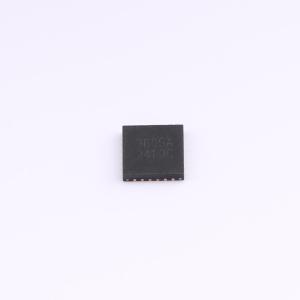

HT3605ARQZ

20V/5A同步降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HT3605A是一款内部集成功率MOS管的同步降压DC/DC稳压器,能够驱动高达5A的负载电流。输出电压范围为4V至20V,适合双节、三节或四节锂电池输入,以及12V或5V轨道负载电源应用。具有超低静态电流、轻载条件下可调节断续模式与强制连续模式、外部可调频率范围、多相交错并联工作模式、软启动和输出电压追踪功能等特性。
品牌名称: HTCSEMI(海天芯)
商品型号: HT3605ARQZ
商品编号: C28646426
商品封装: QFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.11克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

HT3605A是一款内部集成功率MOS管的同步降压DC/DC稳压器，能够驱动高达5A的负载电流。输出电压范围为4V至20V，使其适合双节，三节或者四节锂电池输入，以及12V或5V轨道负载电源应用。 HT3605A采用可锁相控制的恒定导通时间，电流控制模式架构。多相操作允许HT3605A在最小输入输出电容情况下实现多相交错并联输出。 HT3605A工作频率可通过外部电阻在800kHz至2MHz范围内调节。高频工作能力允许使用小型表面贴装电感。对于开关噪声敏感的应用，HT3605A可以在800kHz至2MHz的范围内进行外部同步。PHMODE引脚允许用户控制芯片输出时钟信号的相位。独特的恒定频率/受控导通时间架构非常适合在高频率下运行且需要快速瞬态响应的高降压比应用。两个内部锁相环将内部振荡器与外部时钟同步，并且将稳压器上升沿锁定到内部时钟或外部时钟。 HT3605A附加功能包括：可调节软启动时间与追踪功能，可调节工作频率，电源正常标志，输入过压保护，逐周期电流限制，过热关断，在FB电压较低时提供CurrentFOLD-BACK模式以避免短路时过热，轻载下可选择断续模式与强制连续模式以达到更优的效率或者良好的纹波。

商品特性

高达96%的效率
超低的15uA静态电流
轻载条件下可调节断续模式与强制连续模式
集成上下功率MOS管
输入电压范围：4V~20V
输出电流5A
外部可调频率范围：800kHz~2MHz
可支持多相交错并联工作模式（高达12相交错并联模式）
可调节的软起动和输出电压追踪功能
基准电压0.6V，温度范围内精度±1%
电流控制模式提供优越的线性和负载瞬态响应
可提供24引脚（4mm×4mm）QFN封装

应用领域

负载供电
便携式仪器
分布式发电系统
电池驱动设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~20V
	输出电压	-
	输出电流	5A
	开关频率	800kHz~2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	15uA
	开关管(内置/外置)	内置
	输出类型	可调
