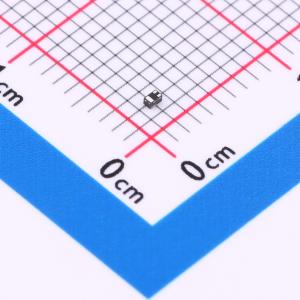

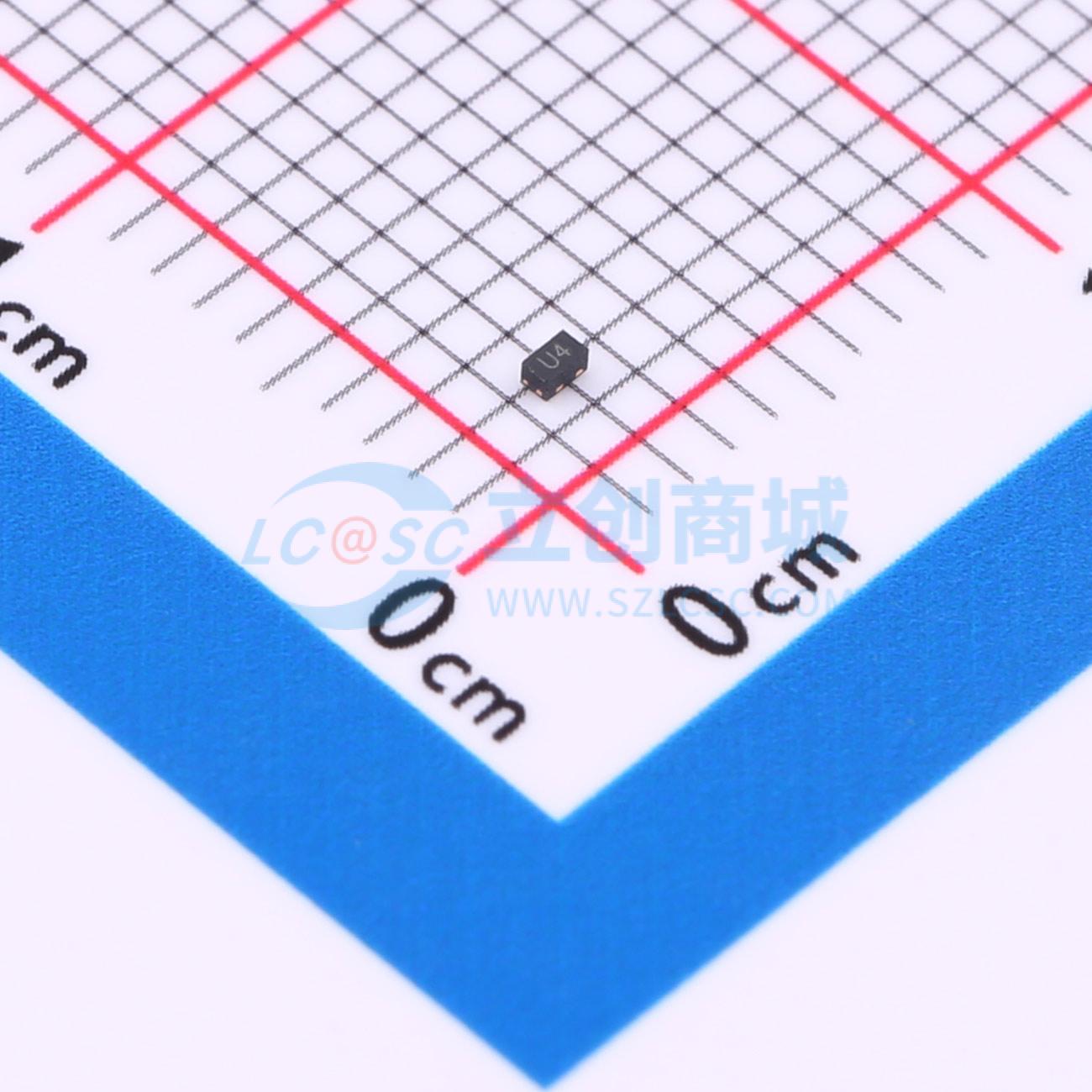

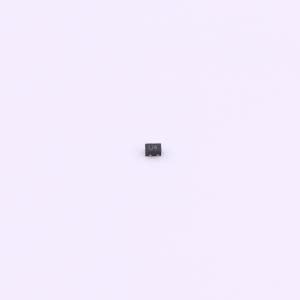

温馨提醒：图片仅供参考，商品以实物为准
WPM2049B
P沟道 耐压:20V 电流:0.66A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款增强型MOSFET,具备卓越的低导通电阻和快速开关性能，广泛应用于充电设备、电源管理及高效率电子系统中，提供高效稳定的功率转换与控制功能。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- WPM2049B
- 商品编号
- C28642320
- 商品封装
- DFN-3L(1x0.6)
- 包装方式
- 编带
- 商品毛重
- 0.00987克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 660mA | |
| 导通电阻(RDS(on)) | 700mΩ@2.5V | |
| 耗散功率(Pd) | 100mW | |
| 阈值电压(Vgs(th)) | 1.1V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 170pF | |
| 反向传输电容(Crss) | 15pF | |
| 工作温度 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 25pF |
商品特性
- 漏源电压（VDS） = 20V
- 栅源电压（VGS） = 2.5V时，导通电阻（RDS(ON)） = 300mΩ（典型值）
- 栅源电压（VGS） = 4.5V时，导通电阻（RDS(ON)） = 250mΩ（典型值）
- 静电放电（ESD）保护高达2KV
应用领域
- 负载/电源开关
- 接口开关
- 超小型便携式电子设备的电池管理
- 逻辑电平转换
