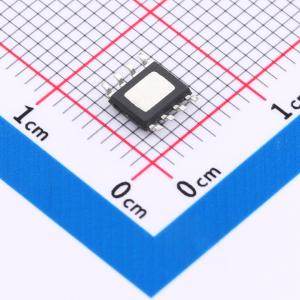

温馨提醒：图片仅供参考，商品以实物为准

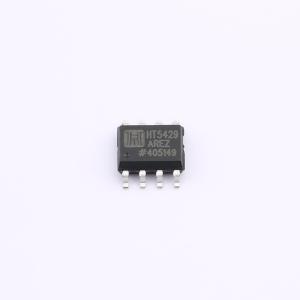

HT5429AREZ
宽输入电压异步升压芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HT5429A是一款自动调频、最高600KHz工作频率、高效率、宽输入电压范围的电流模式异步升压（BOOST）芯片,且可调输入限流功能。用户可灵活地通过外部补偿建立动态环路,获得在所有条件下最优瞬态性能。该芯片还包括欠压锁存、过流保护和过温保护,以防止在输出过载时产生损害。
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT5429AREZ
- 商品编号
- C28646421
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1114克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 3V~20V | |
| 输出电压 | 5V~22V | |
| 输出电流 | - | |
| 开关频率 | 650kHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 660uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品特性
- 自动调频、最高600KHz工作频率、高效率、宽输入电压范围的电流模式异步升压（BOOST）芯片，且可调输入限流功能
- 用户可灵活地通过外部补偿建立动态环路，获得在所有条件下最优瞬态性能
- 包括欠压锁存，过流保护和过温保护，以防止在输出过载时产生损害
- 完全符合Intel Thunderbolt Power Spec.
- 开关功率管外置
- PWM自动动态调频，效率最大化
- 增强PWM模式的快速瞬态响应
- 3.0V - 22V宽输入电压范围
- 输出电压：5V To 36V
- 芯片停止工作时芯片功耗电流 <1μA
- 芯片停止工作温度为160°C
- 采用ESOP8小型封装，外围电路简单，功率管外置，可根据实际使用情况，实现更宽功率范围的输出能力
应用领域
- Thunderbolt接口
- 笔记本电脑和平板电脑
- 热插拔电源管理
- 通信供应电源
